Schlauchreparatur

Zur Reparatur und Wartung Ihrer wertvollen Druckschläuche halten wir in unser Lieferprogramm verschiedenen Einbindegeräte und -Anlagen vor.

SEM-E

Schlaucheinbindemaschine zum Einbinden von Saug -, und Druckschläuchen der Größen D, C, B und A. Von Drehscheiben, auf denen der Einbindedraht aufgespult ist, wird der Draht über einen Spannarm mit Spann -, und Führungseinrichtung gleichmäßig stramm um den Schlauch gewickelt. Das feststehende Dreibackenfutter verhindert dabei das Drehen der Schläuche. Zum Einbinden von Saugschläuchen ist eine Schlauchstütze an der Tischplatte angebracht. Die elektrische Steuerung ist in einem Schaltschrank unterhalb der Tischplatte angebracht. Die Drehung des Spannarmes sowie der Drehscheiben mit dem Einbindedraht erfolgt über einen Doppelfußschalter für stufenlose Drehzahlregelung. Eine Not-Aus-Einrichtung sowie eine Sicherheitsrutschkupplung erfüllen die Anforderungen der UVV.

Eckdaten
-
Gestell aus hochwertig eloxierten Aluminiumprofilen
- Getriebemotor mit Traggehäuse 3-Backenfutter mit Drahtklemme
- Spannbacken für D-C-B-A Kupplungen mit Kupplungsschlüssel
- Drehscheiben für 2 Drahtstärken
- Drahtspannarm mit Drahtführung
- Funktionseinheit für Drahteinstellung
- Schlauchstütze
- Stufenlose Drehzahlregelung über Doppelfußschalter für Links / Rechts gemäß UVV
- Tischplatte als Buche-Multiplexplatte

  • SEM-E 1
  • SEM-E-WB2
  • SEM-E 2

SEG-E

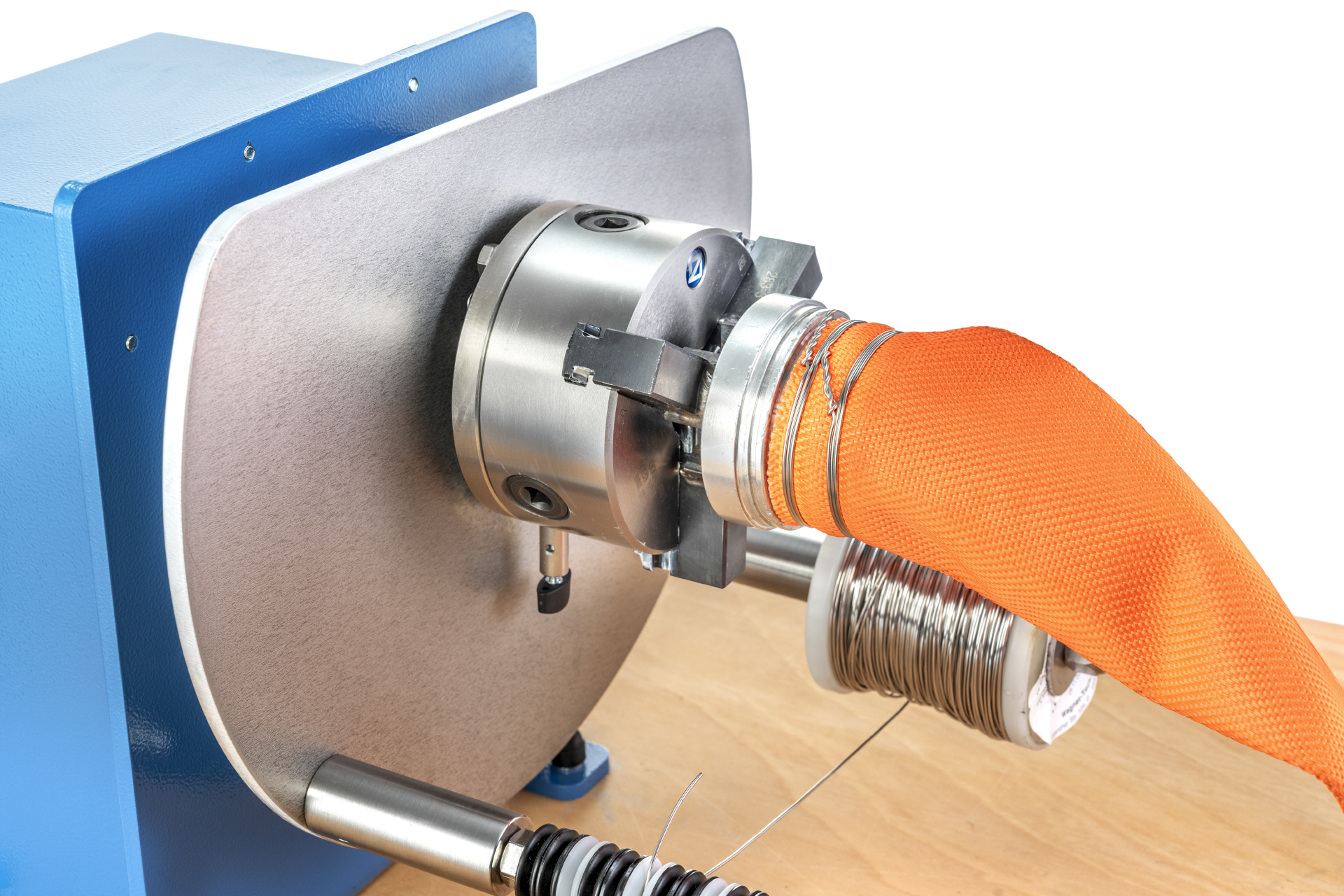

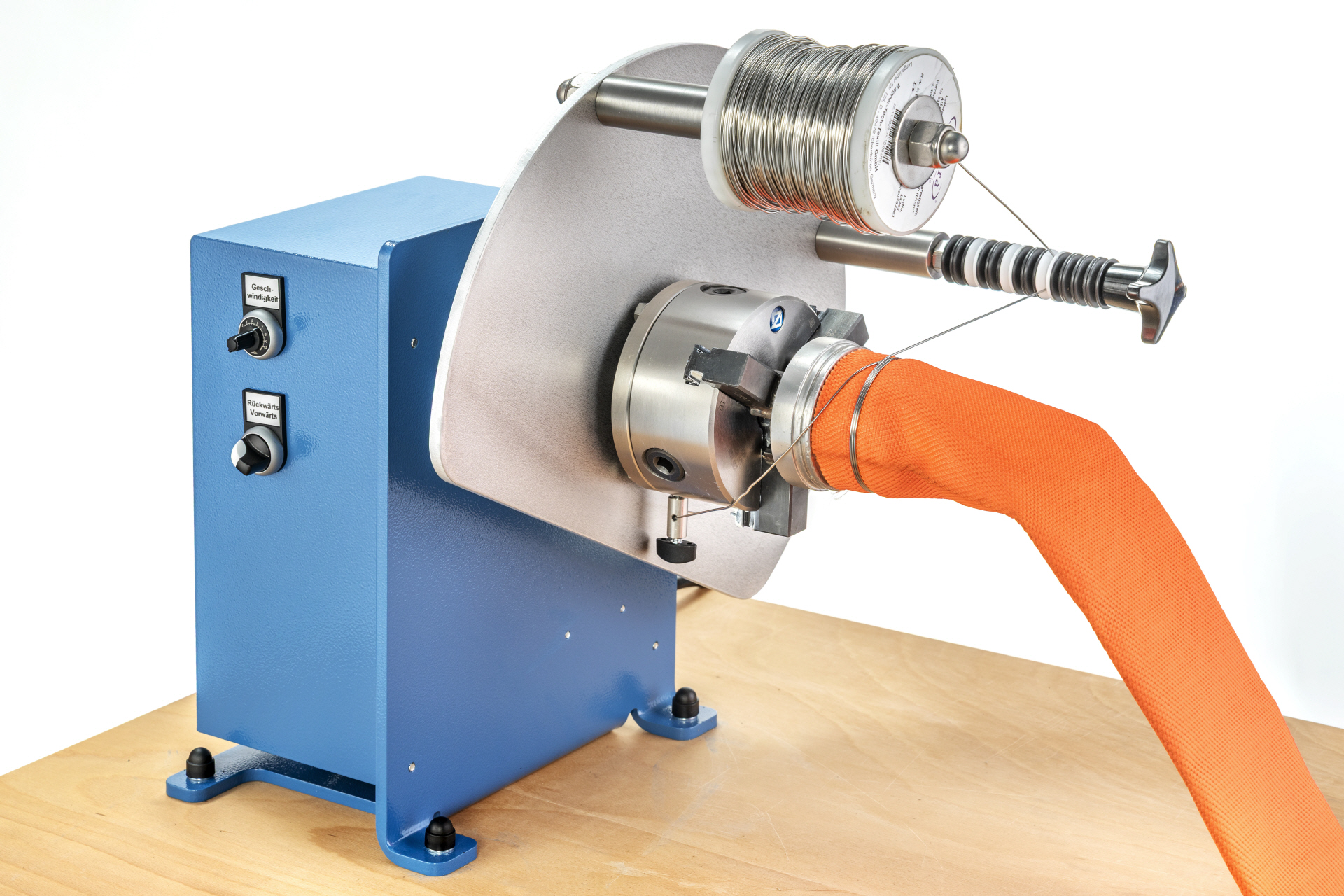

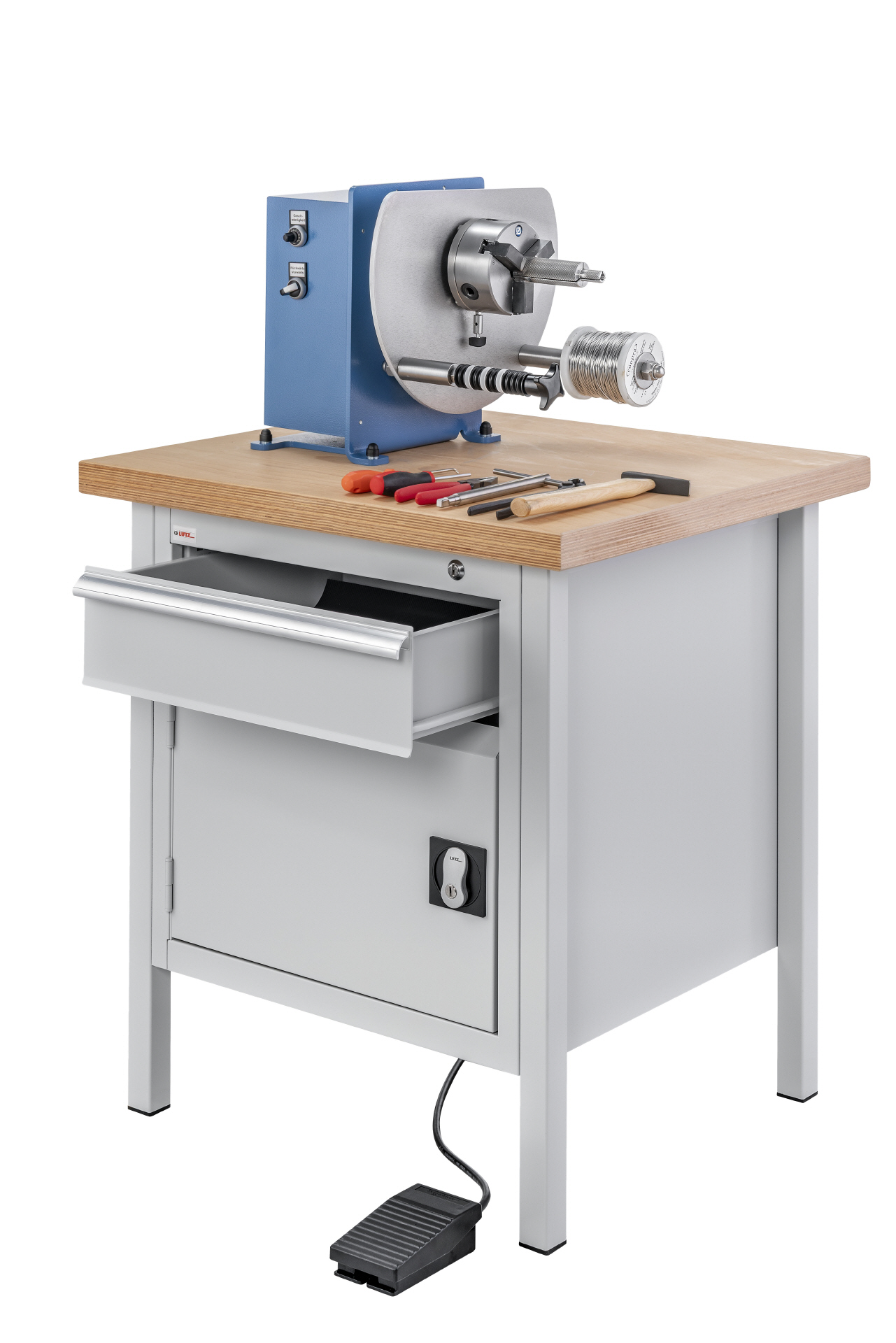

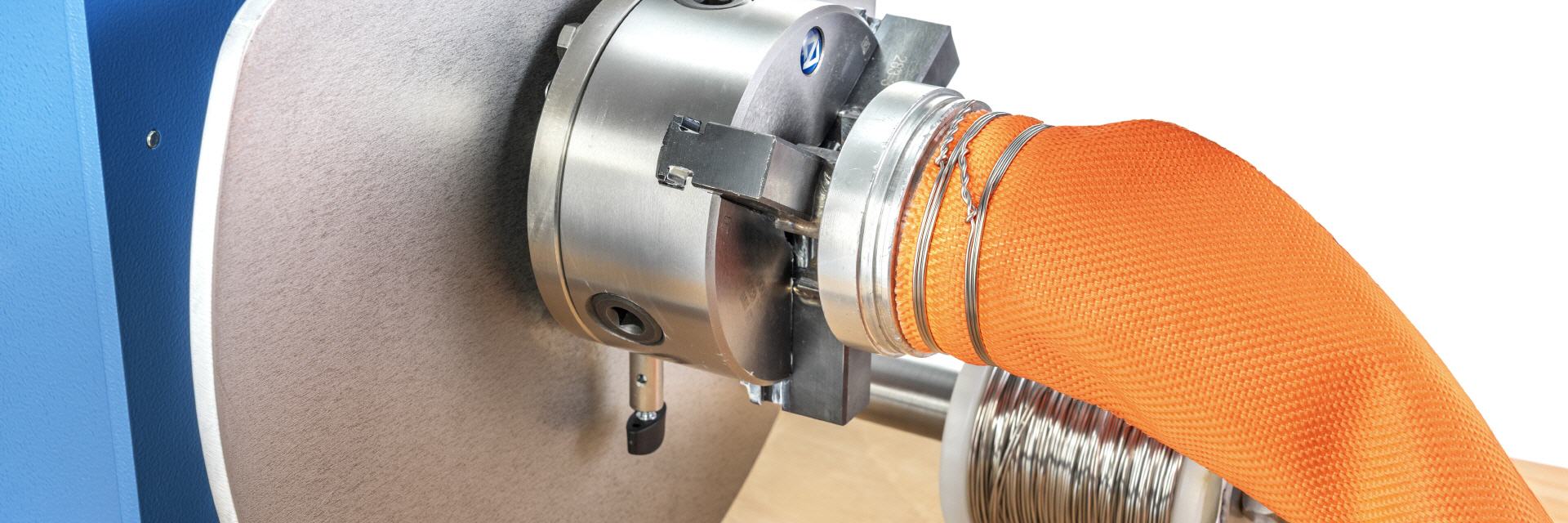

Elektrisches Schlaucheinbindegerät zum maschinellen Einbinden von Schläuchen der Größen 25mm bis 75mm und optional der Größe 110mm. Die Drehung des Spannarmes sowie der Drahtrolle mit dem Draht erfolgt über einen integrierten Getriebemotor mit stufenloser Geschwindigkeitsregelung und Fußtastpedal. Die Schlauchgrößen D25 / C42 / C52 und B75 können mit der standardmäßigen Spannbacke des Dreibackenfutters geklemmt werden. Eine Spannbacke für Schläuche der Größe A110 ist gegen Mehrpreis lieferbar. Die Befestigung des Einbindegerätes kann direkt durch Verschrauben auf einer Werkbank erfolgen. Auch eine Ausführung mit Werkbank (SEG-E-WB )ist lieferbar.

Eckdaten:
- Einbinden von Schläuchen der Größe 25mm bis 75mm (Optional 110mm)
- Steuerelektronikmit Drehpotentiometer und Fußtastpedal
- Stufenlose Geschwindigkietsregelung vorwärts / rückwärts
- Antriebsmotor mit Getriebe im Gehäuse integriert
- Drehscheibe aus Aluminium mit Drahtspule und Drahtklemmvorrichtung
- Dreibackenfutter als Spannvorrichtung für D, C, B Kupplungen (Optional A)
- Stahlgehäuse mit Pulverbeschichtung blau RAL 5007

Vorteile auf einen Blick:
- Optimales Preis-Leistungsverhältnis
- Sehr kompakte Bauart
- Einfache Funktionsweise
- Fertig konvektionierte Drahtspulen

  • SEG-E 2
  • SEG-E 3
  • SEG-E 4

SEG-H

Einbinden jetzt noch schneller mit neuem Schnellspannfutter !

Schlaucheinbindegerät SEG-H 450

Schlaucheinbindegerät zum Einbinden von Saug-, und Druckschläuchen der Größen D C B. Von einer Drahtrolle, auf der 1,5 kg Einbindedraht aus Edelstahl aufgespult ist, wird der Draht über einen Spannarm mit Spann -, und Führungseinrichtung gleichmäßig stramm um den Schlauch gewickelt. Die feststehende Spannvorrichtung verhindert dabei das Drehen der Schläuche. Die Drehung des Spannarmes sowie der Drahtrolle mit dem Draht erfolgt über ein Handrad, das auf einer Gewindespindel aufgeschraubt ist. Die Befestigung des Einbindegerätes kann direkt durch Verschrauben auf einer Werkbank oder mit der beilgelieferten Schraubstockklemmvorrichtung im Schraubstock erfolgen.

Eckdaten:
- Einbinden von Schläuchen der Größe Storz D bis B
- Drehscheibe aus Aluminium
- Lagerbock mit Schnellspannfutter für die Kupplungen
- Handrad mit Drahtspule und Drahtklemmvorrichtung

Zubehör:
- Werkzeugsatz

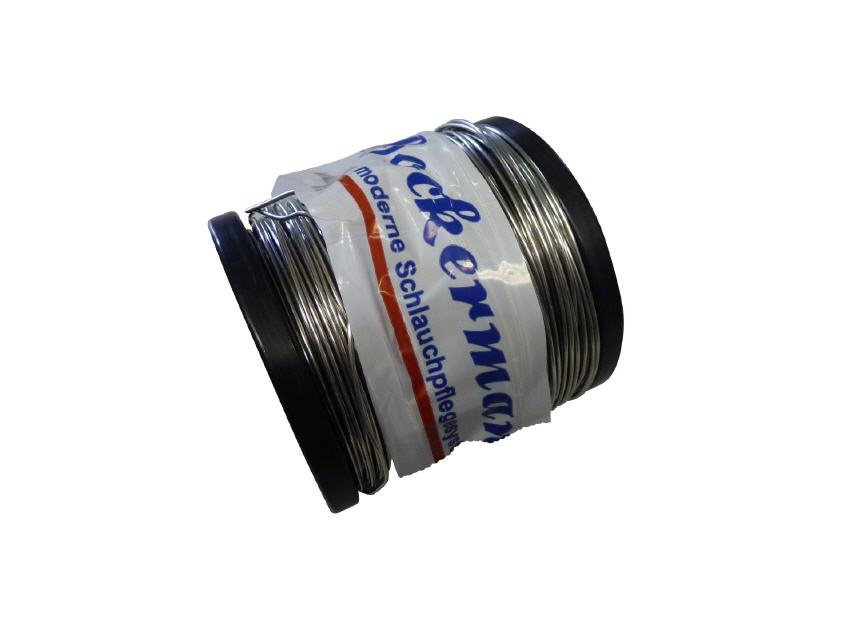

- Ersatz-Drahtrolle mit 1,5kg Edelstahldraht

  • SEG-E 1
  • SEG-E 5
  • SEG-E 6
