Stiefelpflege

Für die Stiefelpflege bietet wir Ihnen ein umfangreiches Lieferprogramm von Anlagen für den Bodeneinbau, die übererdige Aufstellung sowie Geräte für den Ausbau Ihrer vorhandenen Ausrüstung an

Bitte beachten Sie bei Ihrer Planung von Stiefelwaschanlagen grundsätzlich die Anforderungen der DIN EN 1717 „Schutz des Trinkwassers vor Verunreinigungen in Trinkwasserinstallationen und allgemeine Anforderungen an Sicherungseinrichtungen zur Verhütung von Trinkwasserverunreinigungen durch Rückfließen“ zusammen mit der DIN 1988 Teil 100, zur Sicherung der Trinkwasserqualität.

Edelstahl Einbau Schuh,- und Stiefelwaschanlagen

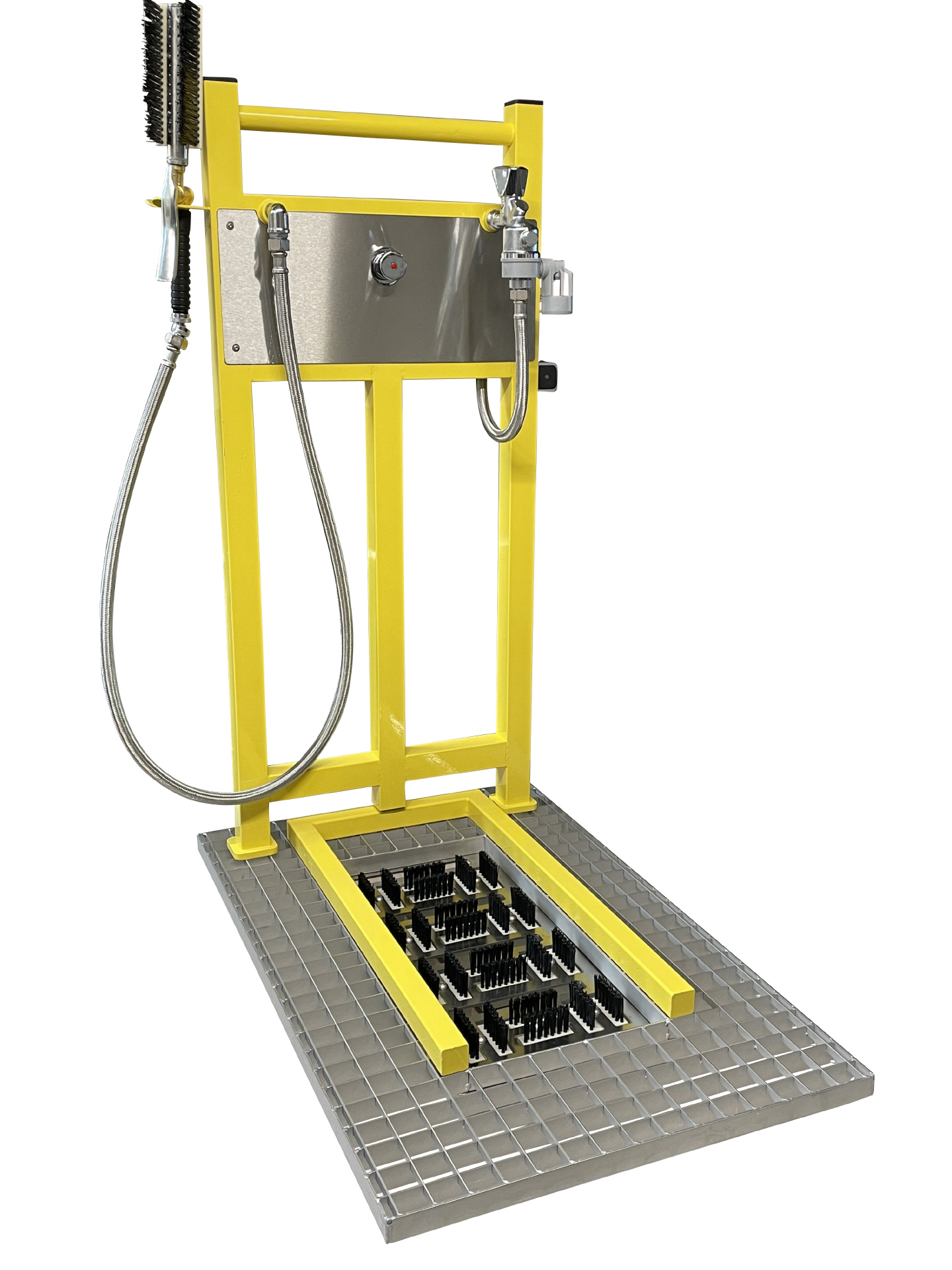

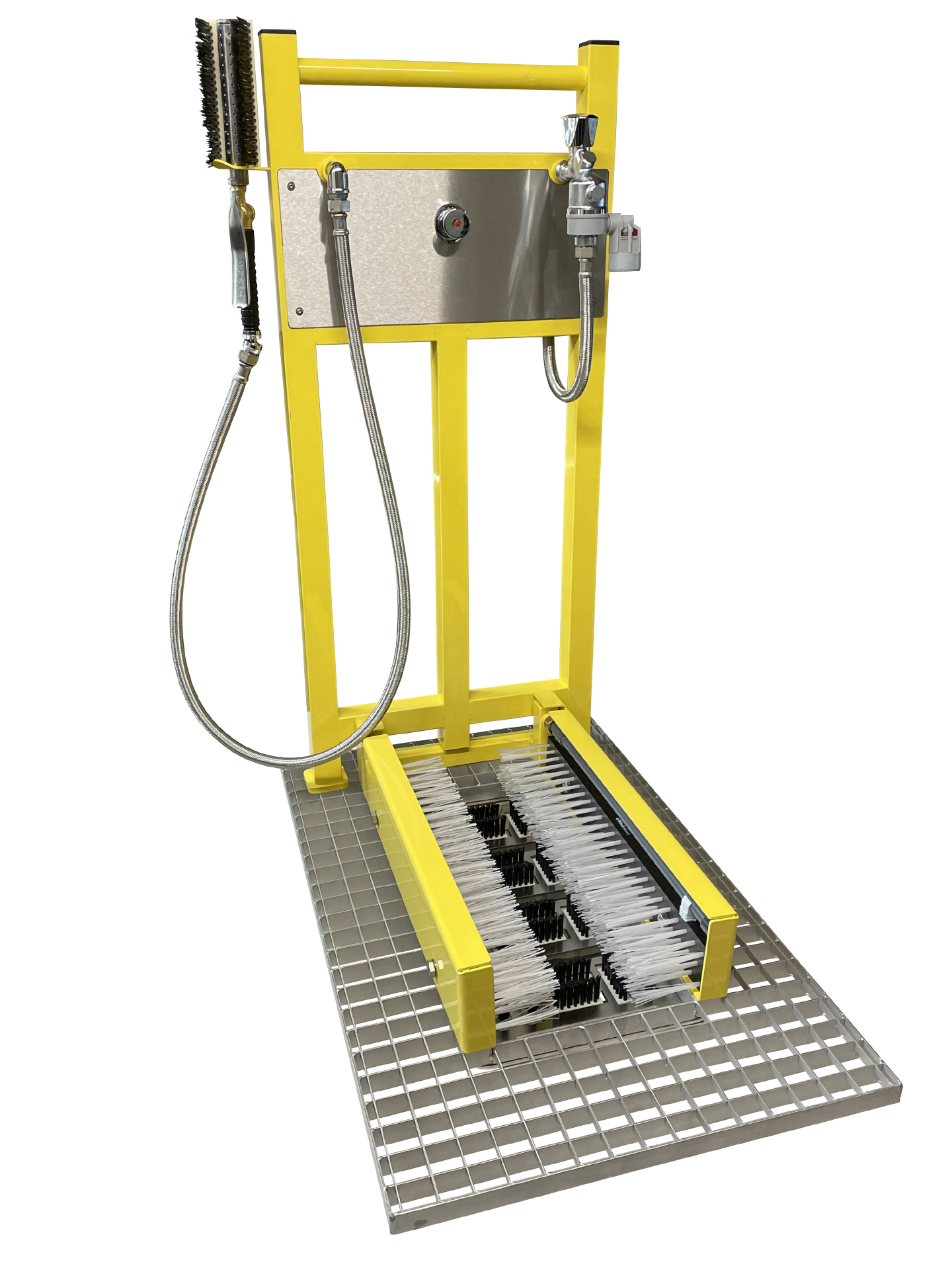

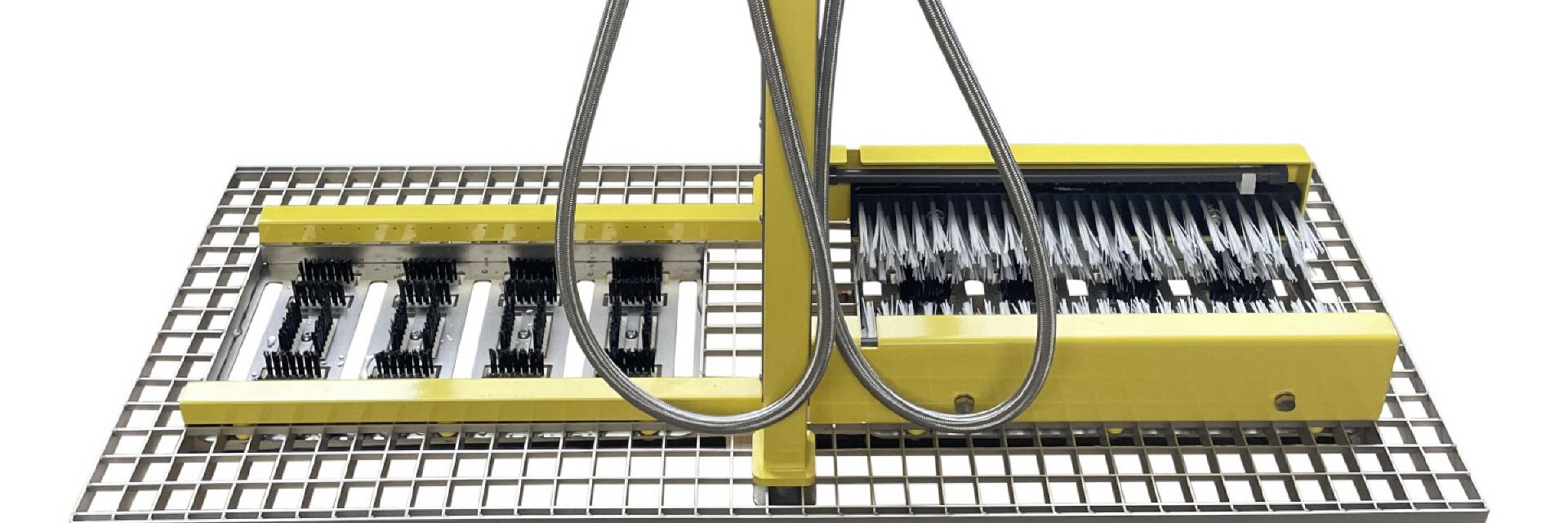

Stiefelwaschanlage STW 323

STW 323
STW 323

Die Stiefelwaschanlage STW 323 wurde speziell sich zum Nachrüsten von vorhandenen Altanlagen (z.B. System Rotter o.ä.) entwickelt. Sie eignet sich auch für bodenbüdige Anwendungen wie z. B. in Rostenfeldern, Rinnen oder ähnlichen.
Anlage bestehend aus:
- Abnehmbare Edelstahl-Gitteroste
- 12 Stück auswechselbare Sohlenreinigungsbürsten
- 2 Stück auswechselbare Seitenreinigungsbürsten
- Edelstahl-Haltebügel mit Pulverbeschcihtung in RAL 1018
- Edelstahl-Spritzschutzblech
- Automatische Wassersteuerung im Haltebügel
- Systemtrenner CA nach DIN1717 integriert
- Wasserführende Handbürste STW-HB
- Einbautiefe incl. Roste: 60 mm
- Rostenmaße: 820 x 520 x 25mm (lxbxh)
- Betriebsdruck: 2 bis 6 bar
- Volumenstrom: ca. 7 L/min

Mehr Informationen [883 KB] Schemazeichung [210 KB] Ausschreibungstext [116 KB] Planungshinweise

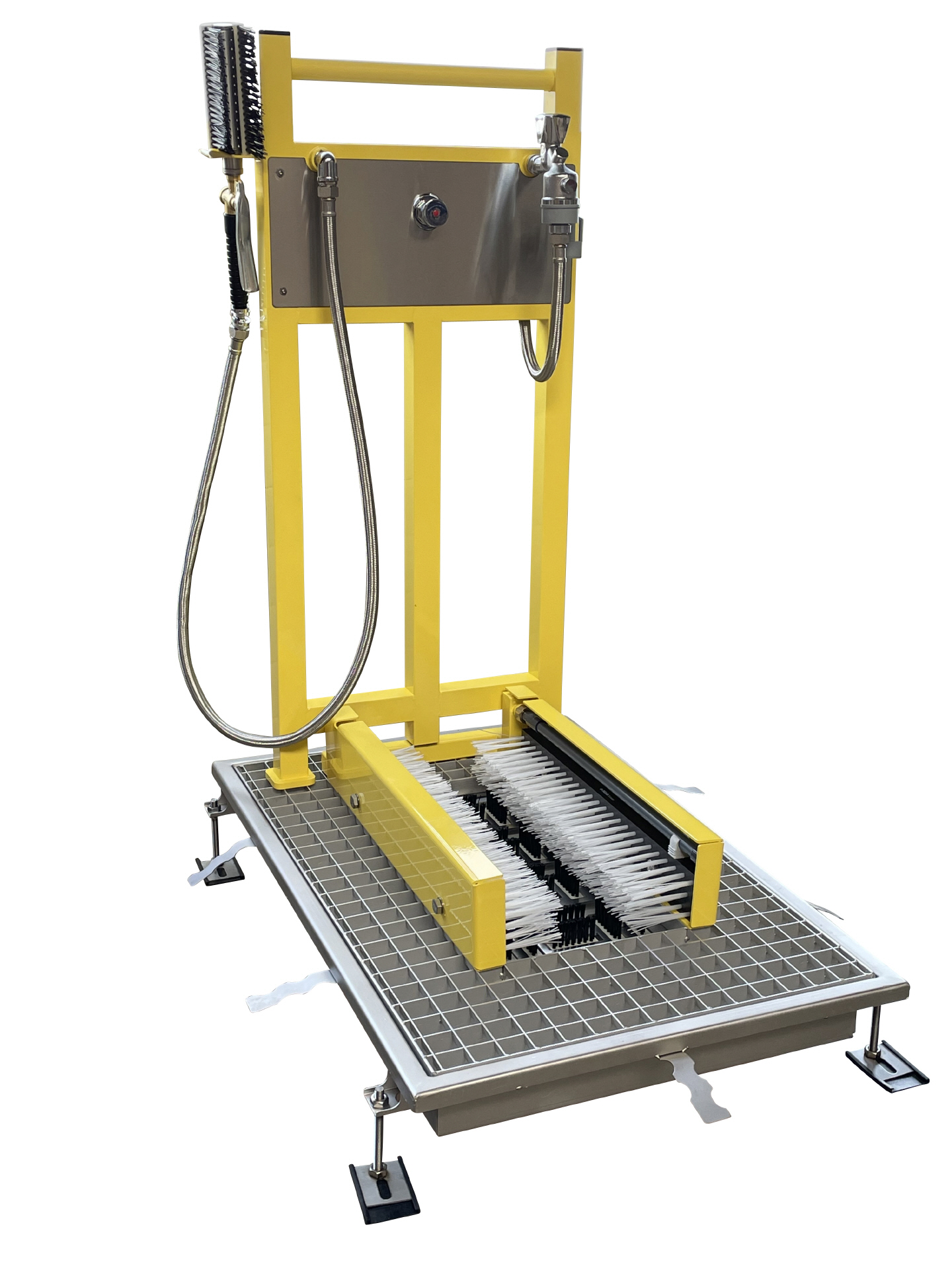

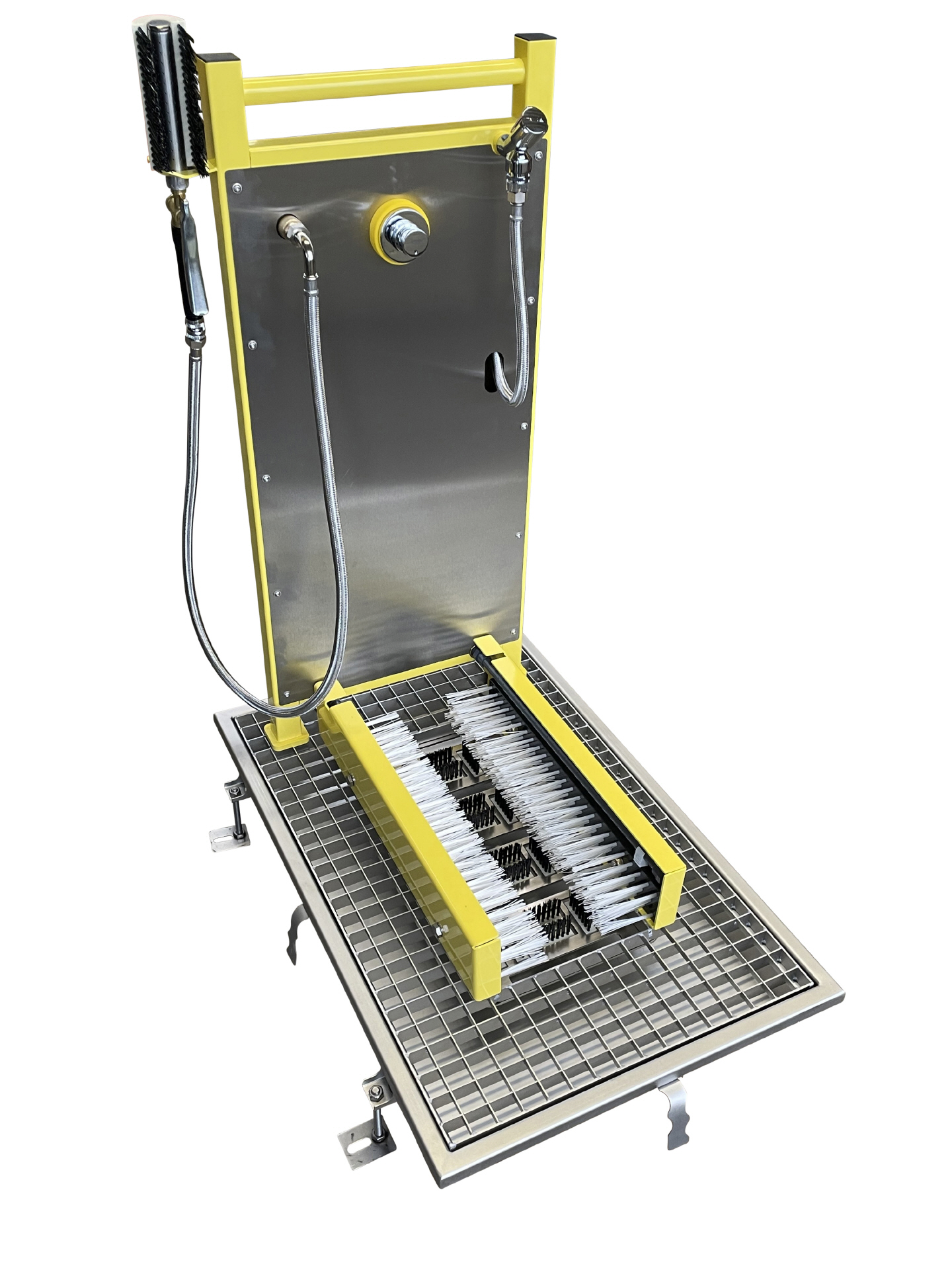

Stiefelwaschanlage STW 324

STW 324
STW 324

Die Stiefelwaschanlage STW 324 mit integrierter Edelstahlwanne wurde speziell für den bodenbündigen Einbau in Fußböden entwickelt. Die Edelstahlwanne ist mit einem senkrechten Bodenablauf der Nennweite 100 versehen und ermöglich durch die geringe Einbauhöhe mit einem Verstellbereich von 105 - 145mm einen platzsparenden Einbau:

Anlage bestehend aus:
- 1 Stück Stiefelwaschanlageneinsatz STW 323
- Edelstahl Einbauwanne mit senkrechtem Ablauf NW 100
(Alternativ mit waagerechtem Ablauf NW 50 / Einbautiefe von 215 - 255mm)
- Wannenmaße: 874 x 574 x 90 mm (lxbxh)
- Betriebsdruck: 2 bis 6 bar
- Volumenstrom: ca. 7 L/min

Mehr Informationen [1.397 KB] Schemazeichnung [240 KB] Ausschreibungstext [117 KB] Planungshinweise

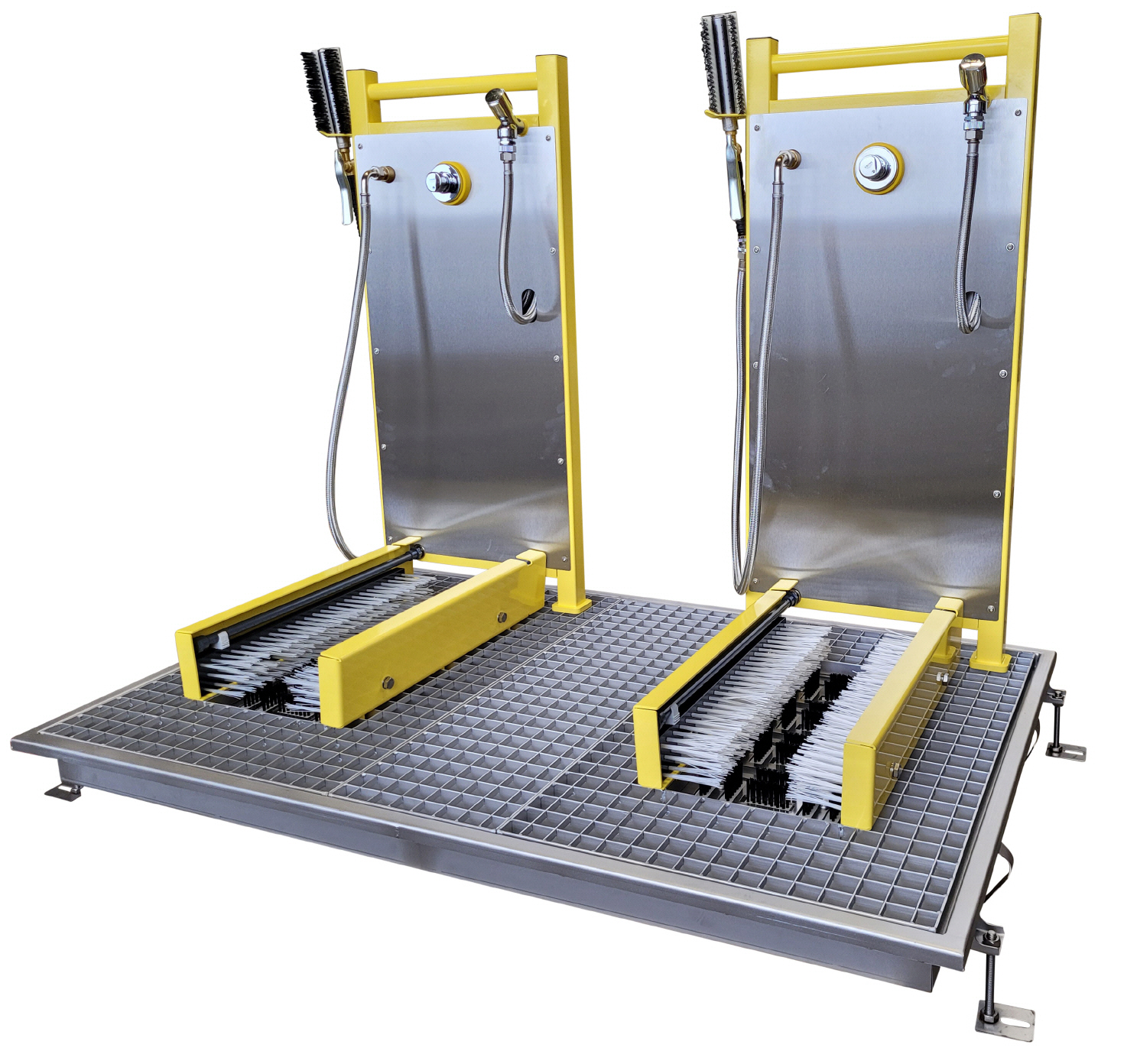

Doppel Stiefelwaschanlage STW 324-2

STW 324-2
STW 324-2

Doppel Stiefelwaschanlage STW 324-2 mit 2 nebeneinander angeordneten Waschplätzen
für den bodenbündigen Einbau in Fußböden.

Anlage bestehend aus:
- 2 Stück Stiefelwaschanlageneinsatz STW 323
- Edelstahl Einbauwanne mit senkrechtem Ablauf NW 100
(Alternativ mit waagerechtem Ablauf NW 50 / Einbautiefe von 215 - 255mm)
- Abnehmbare Edelstahl-Gitteroste 250mm breit zwischen den Stiefelwaschanlagen
- Wannenmaße: 874 x 1350 x 90 mm (lxbxh)
- Betriebsdruck: 2 bis 6 bar
- Volumenstrom: ca. 7 L/min

Mehr Informationen [1.232 KB] Schemazeichnung [330 KB] Ausschreibungstext [131 KB] Planungshinweise

Schuh-und Stiefelwaschanlage STW 327

STW 327
STW 327

Die Schuh- und Stiefelwaschanlage STW 327 wurde speziell sich zum Nachrüsten von vorhandenen Altanlagen (z.B. System Rotter o.ä.) entwickelt. Sie eignet sich auch für bodenbüdige Anwendungen wie z. B. in Rostenfeldern, Rinnen oder ähnlichen.
Anlage bestehend aus:
- Abnehmbare Edelstahl-Gitteroste
-
12 Stück auswechselbare Sohlenreinigungsbürsten
- Edelstahl Sprühleitung seitlich
- Edelstahl-Haltebügel mit Pulverbeschcihtung in RAL 1018
- Edelstahl-Spritzschutzblech
- Automatische Wassersteuerung im Haltebügel
- Systemtrenner CA nach DIN1717 integriert
- Wasserführende Handbürste STW-HB
- Einbautiefe incl. Roste: 60 mm
- Rostenmaße: 820 x 520 x 25mm (lxbxh)
- Betriebsdruck: 2 bis 6 bar
- Volumenstrom: ca. 7 L/min

Mehr Informationen [862 KB] Schemazeichnung [205 KB] Ausschreibungstext [117 KB] Planungshinweise

Schuh-und Stiefelwaschanlage STW 328

STW 328
STW 328

Die Schuh-und Stiefelwaschanlage STW 328 mit integrierter Edelstahlwanne wurde speziell für den bodenbündigen Einbau in Fußböden entwickelt. Die Edelstahlwanne ist mit einem senkrechten Bodenablauf der Nennweite 100 versehen und ermöglich durch die geringe Einbauhöhe mit einem Verstellbereich von 105 - 145mm einen platzsparenden Einbau:

Anlage bestehend aus:
- 1 Stück Stiefelwaschanlageneinsatz STW 327
- Edelstahl Einbauwanne mit senkrechtem Ablauf NW 100
(Alternativ mit waagerechtem Ablauf NW 50 / Einbautiefe von 215 - 255mm)
- Wannenmaße: 874 x 574 x 90 mm (lxbxh)
- Betriebsdruck: 2 bis 6 bar
- Volumenstrom: ca. 7 L/min

Mehr Informationen [1.272 KB] Schemazeichnung [237 KB] Ausschreibungstext [118 KB] Planungshinweise

Doppel Schuh-und Stiefelwaschanlage STW 328-2

STW 324-2
STW 324-2

Doppel Stiefelwaschanlage STW 328-2 mit 2 nebeneinander angeordneten Waschplätzen
für den bodenbündigen Einbau in Fußböden.

Anlage bestehend aus:
- 2 Stück Stiefelwaschanlageneinsatz STW 327
- Edelstahl Einbauwanne mit senkrechtem Ablauf NW 100
(Alternativ mit waagerechtem Ablauf NW 50 / Einbautiefe von 215 - 255mm)
- Abnehmbare Edelstahl-Gitteroste 250mm breit zwischen den Stiefelwaschanlagen
- Wannenmaße: 874 x 1350 x 90 mm (lxbxh)
- Betriebsdruck: 2 bis 6 bar
- Volumenstrom: ca. 7 L/min

Mehr Informationen [1.232 KB] Schemazeichnung [304 KB] Ausschreibungstext [131 KB] Planungshinweise

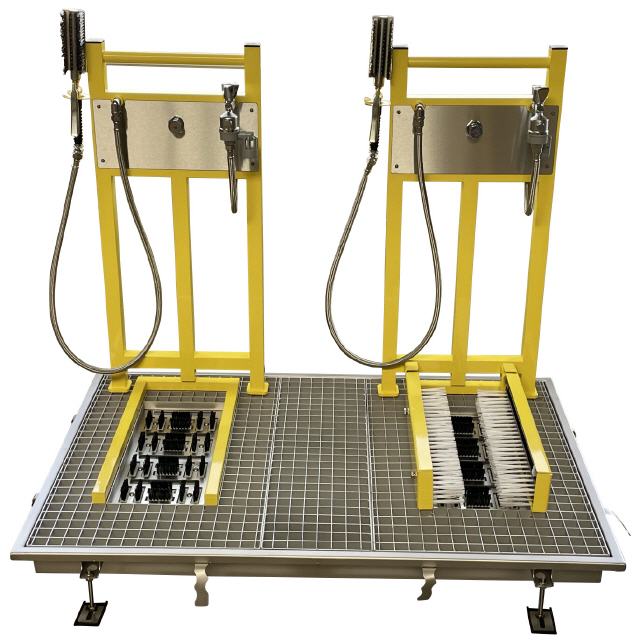

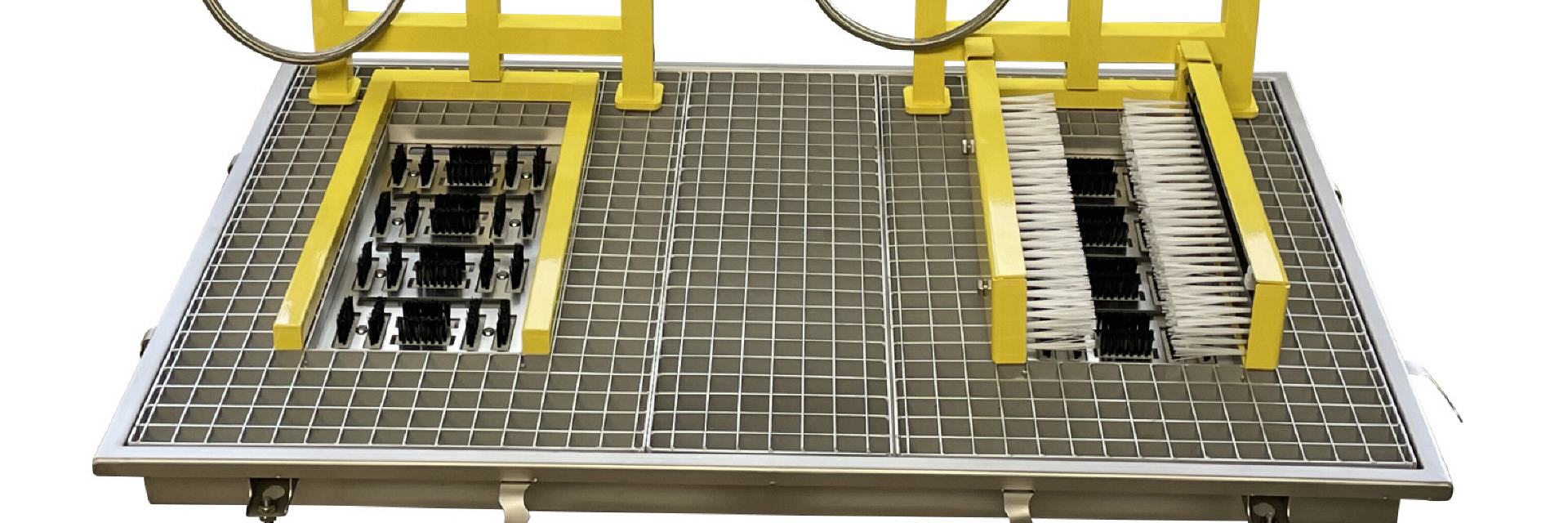

Doppel Schuh-und Stiefelwaschanlage STW 326

Die Doppel Schuh-und Stiefelwaschanlage STW 326 mit wurde speziell für den bodenbündigen Einbau in Fußböden entwickelt. Einbauvarianten als Einlegeroste mit montierter Anlage für die Montage in Bodenmulden o.ä. sowie eine Variante mit integrierter Ededelstahlwanne mit senkrechten Bodenablauf der Nennweite 100 sind lieferbar. Durch die geringe Einbauhöhe mit einem Verstellbereich von 105 - 145mm ist ein sehr platzsparenden Einbau möglich.
Anlage bestehend aus:

- Edelstahl Einbauwanne mit senkrechtem Ablauf NW 100
(Alternativ mit waagerechtem Ablauf NW 50 / Einbautiefe von 215 - 255mm)
- Abnehmbare Edelstahl-Gitteroste
- 1 Schuh,- Stiefelwaschplatz mit 12 Stück Sohlenreinigungsbürsten
- 1 Stiefelwaschaplatz mit 12 Stück Sohlenbürsten sowie 2 Stück seitlichen Reinigungsbürsten
- 1 Edelstahl-Haltebügel mit Pulverbeschichtung in RAL 1018 und Edelstahl-Spritzschutzblech
- Automatische Wassersteuerung je Waschplatz im Haltebügel integriert
- Systemtrenner CA nach DIN1717 integriert
- 2 Stück Wasserführende Handbürste STW-HB
- Einbautiefe incl. Roste: 60 mm
- Rostenmaße: 1296 x 520 x 25mm (lxbxh)
- Wannenmaße: 1350 x 574 x 90 mm (lxbxh)
- Betriebsdruck: 2 bis 6 bar
- Volumenstrom: ca. 7 L/min

Mehr Informationen Schemazeichnung [206 KB] Ausschreibungstext Planungshinweise

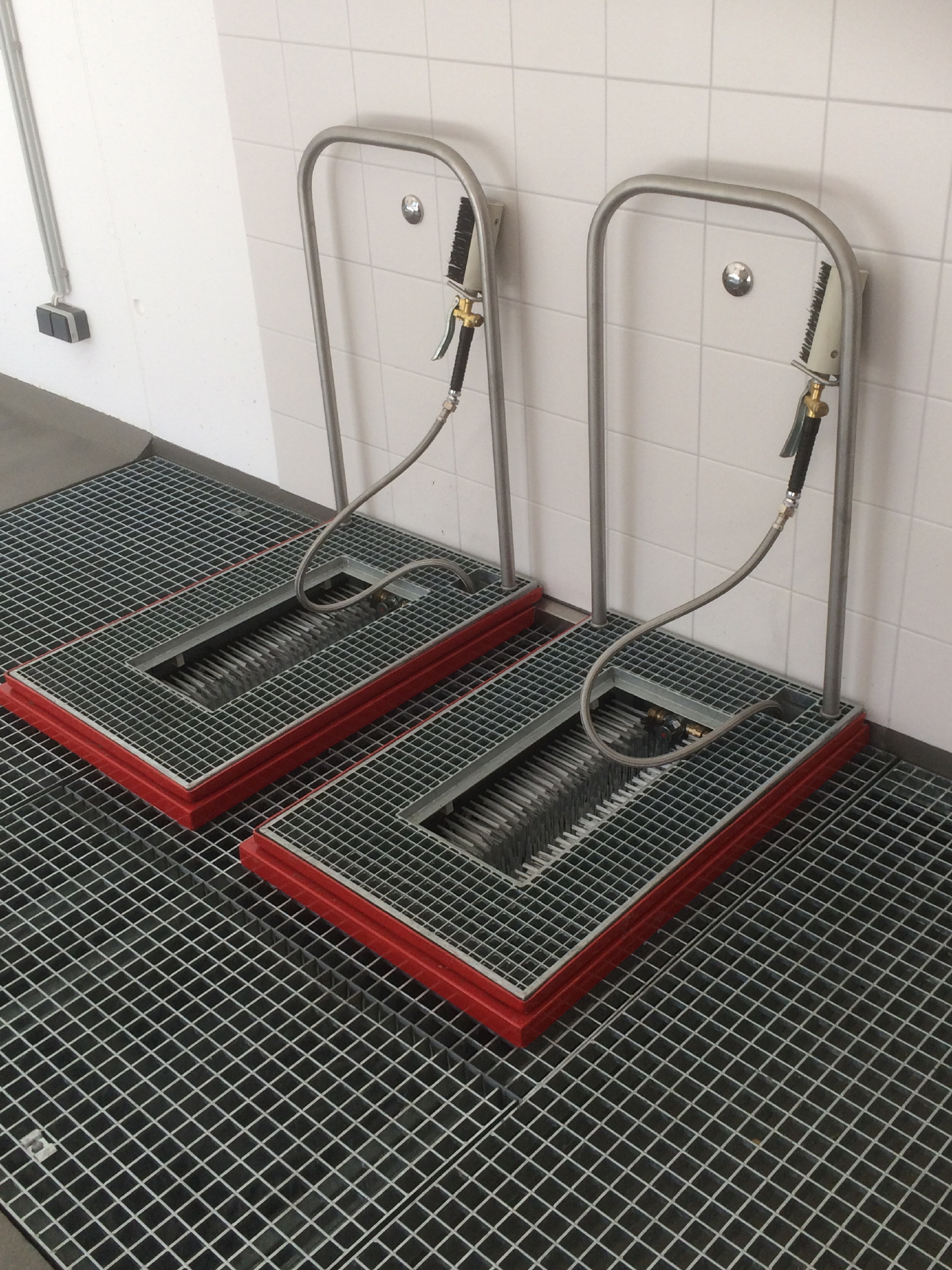

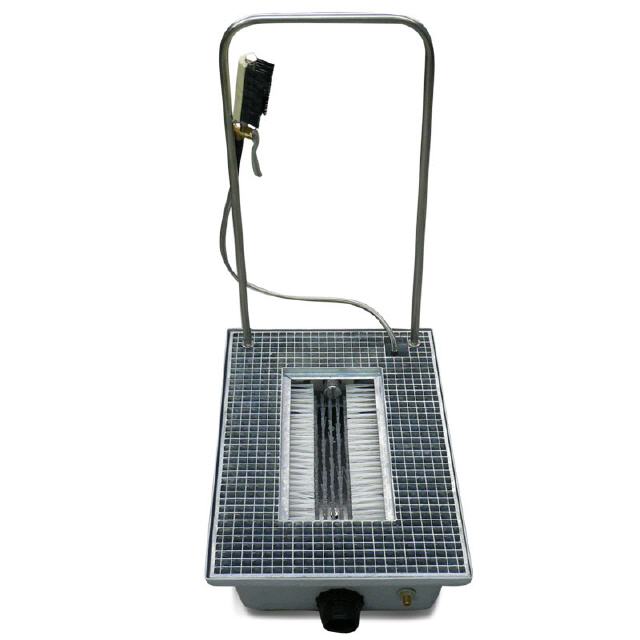

Standart GFK- Stiefelwaschanlage STW 320

Standart Stiefelwaschanlage STW 320 mit GFK Wanne für den bodenbündigen Einbau in Fußböden.

STW 320 / 320-F bestehend aus:
- GFK Einbauwanne zum bodenbündigen Einbau in Fußböden
- Abnehmbare, feuerverzinkte Gitteroste
- Seitenbürsten und Sohlenbürste unterhalb der Gitteroste montiert
- Automatische Wassersteuerung
- Stützbügel aus Edelstahl
- Wasserführende Handbürste STW-HB
- Einbautiefe 320mm / 210mm (F-Ausführung)
- Betriebsdruck: 2 bis 6 bar
- Volumenstrom: ca. 7 L/min
- Wannenmaße: 886 x 581 x 320 / 210 mm (lxbxh)
- Betriebsdruck: 2 bis 6 bar
- Volumenstrom: ca. 7 L/min

Mehr Informationen [707 KB] Schemazeichnung [11 KB] Ausschreibungstext [118 KB] Planungshinweise

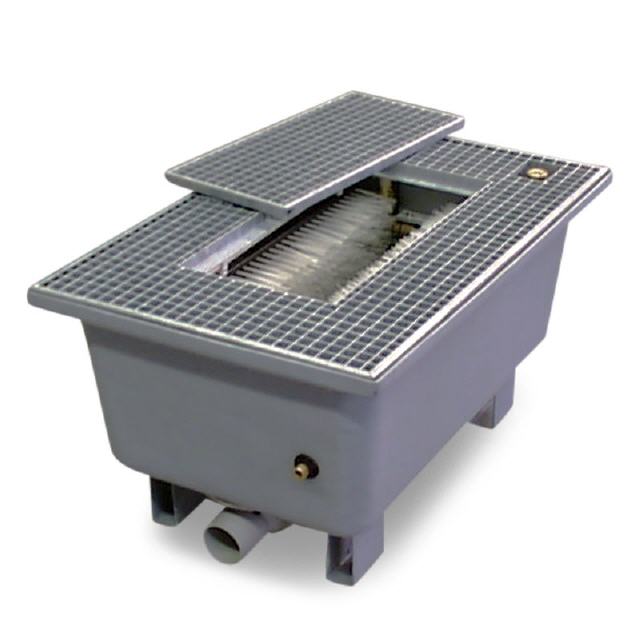

Standart GFK- Stiefelwaschanlage STW 321

Abbildung ohne Haltebügel
Abbildung ohne Haltebügel

Standart Stiefelwaschanlage STW 321 mit GFK Wanne für den bodenbündigen Einbau in Fußböden.

STW 321 bestehend aus:
- GFK Einbauwanne zum bodenbündigen Einbau in Fußböden
- Geruchverschluss und Schmutzfangsieb
- Abnehmbare, feuerverzinkte Gitteroste
- Seitenbürsten und Sohlenbürste unterhalb der Gitteroste montiert
- Automatische Wassersteuerung
- Stützbügel aus Edelstahl
- Wasserführende Handbürste STW-HB
- Einbautiefe 445
- Betriebsdruck: 2 bis 6 bar
- Volumenstrom: ca. 7 L/min
- Wannenmaße: 886 x 581 x 445 mm (lxbxh)
- Betriebsdruck: 2 bis 6 bar
- Volumenstrom: ca. 7 L/min

Mehr Informationen [707 KB] Schemazeichnung [7 KB] Ausschreibungstext [113 KB] Planungshinweise

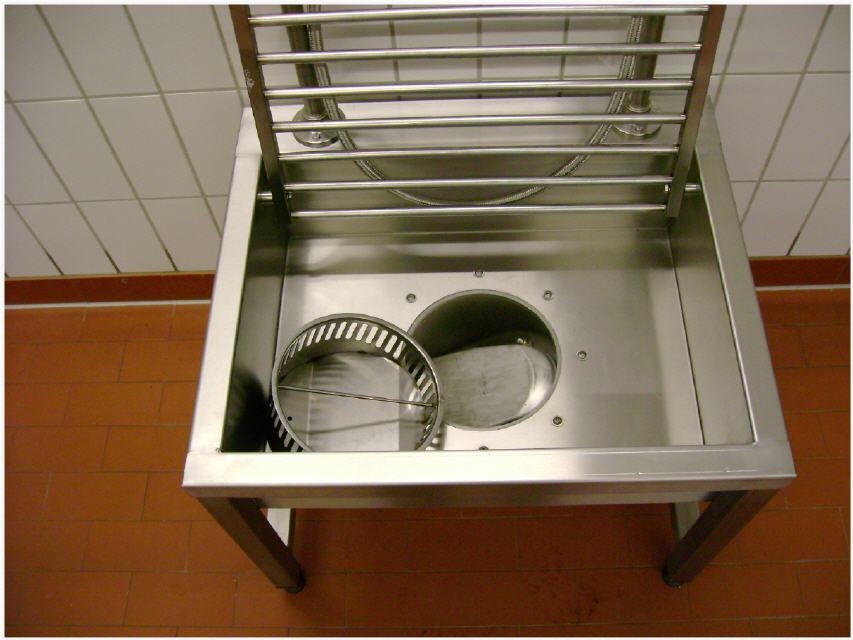

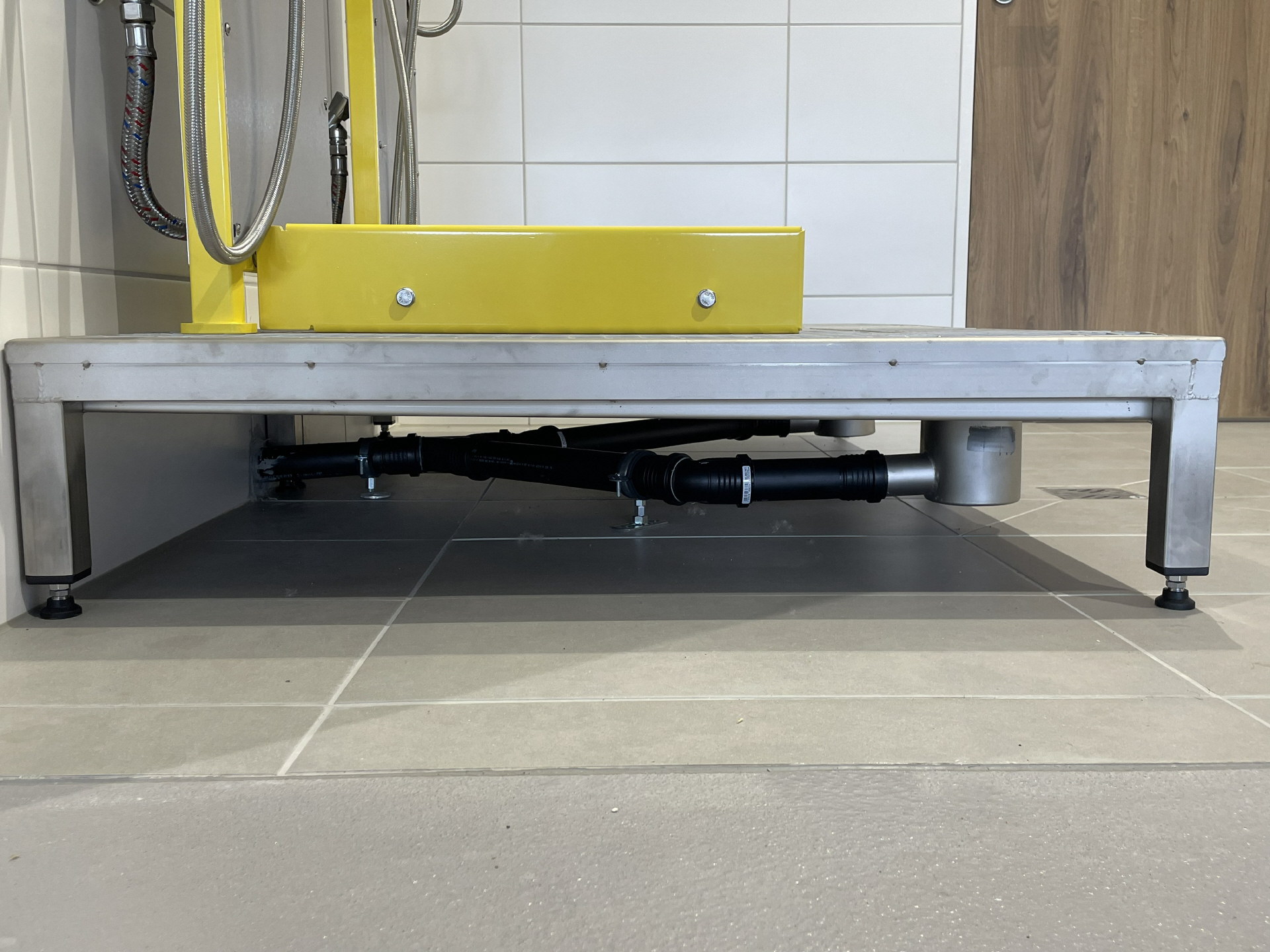

Aufbau-Stiefelwaschplätze mit Spritzschutzwand

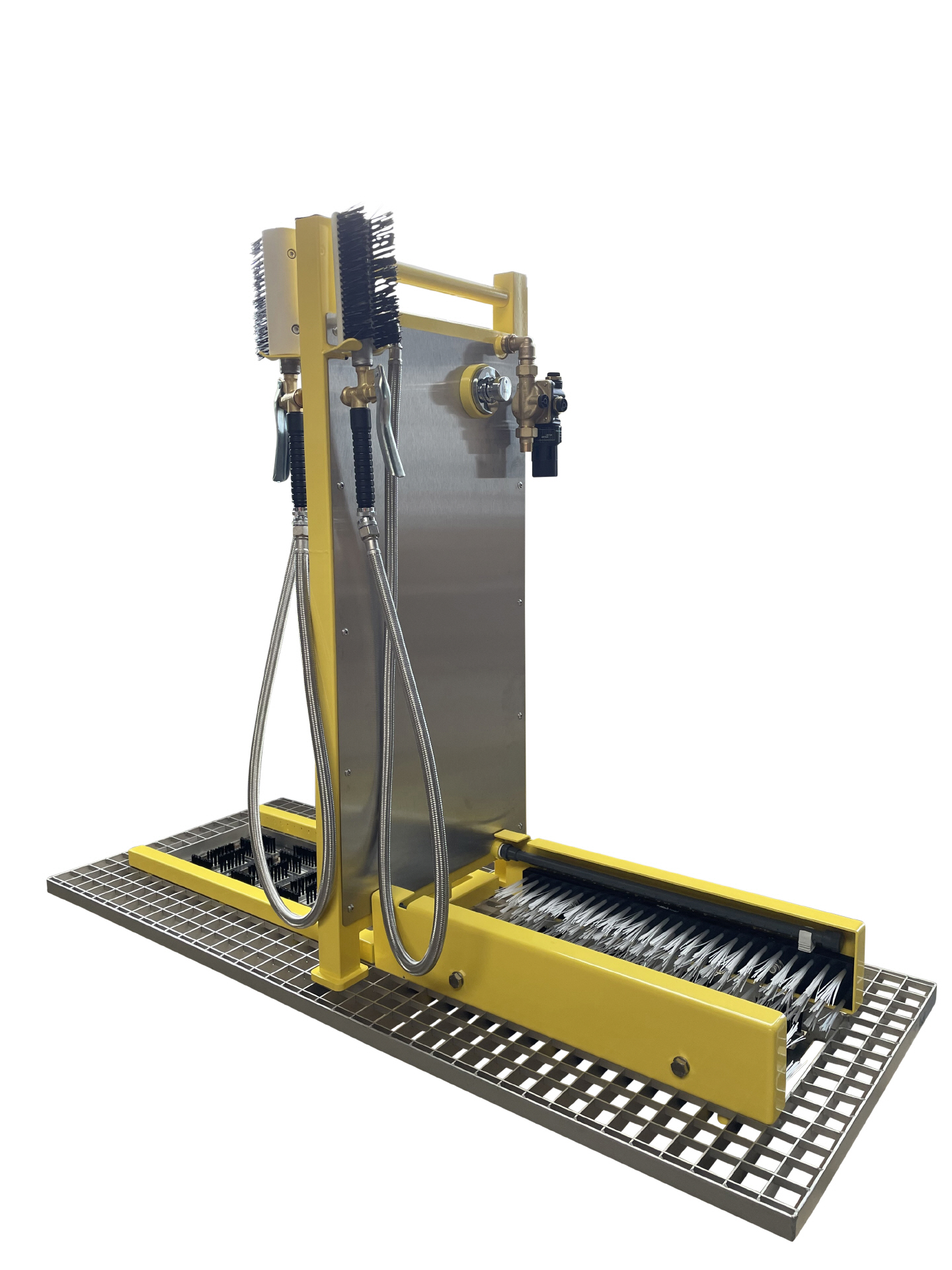

Neu: STW 336-1-SR
mit Spritzschutzrückwand
- Ausführung für 1 Waschplatz
- Wanne aus Edelstahl
- Wasserablauf DN 100
- Schlammfang und Geruchverschluss
- Spritzschutzrückwand aus Edelstahl
- Edelstahlroste, aufklappbar
- Handbürste STW-HB mit Schlauch
- Auslaufventil mit Rückflussverhinderer und Rohrbelüfter
- Betriebsdruck: 2 bis 6 bar
- Volumenstrom: ca. 7 L/min

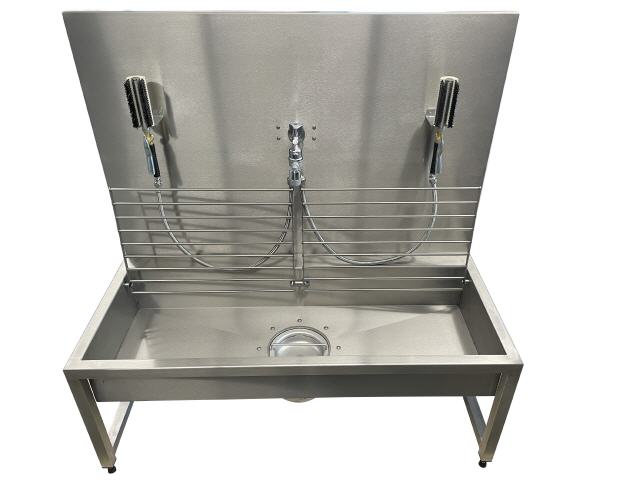

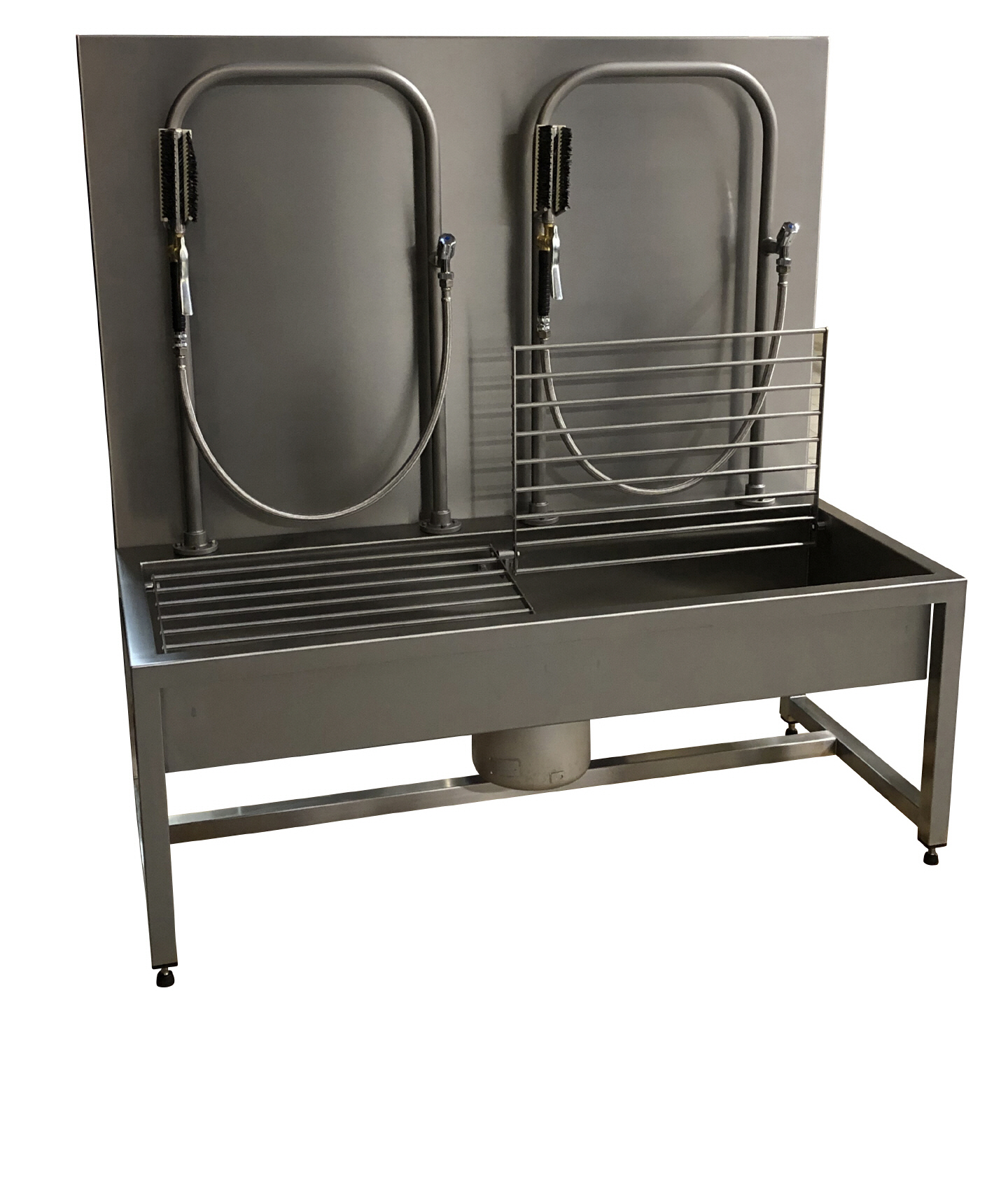

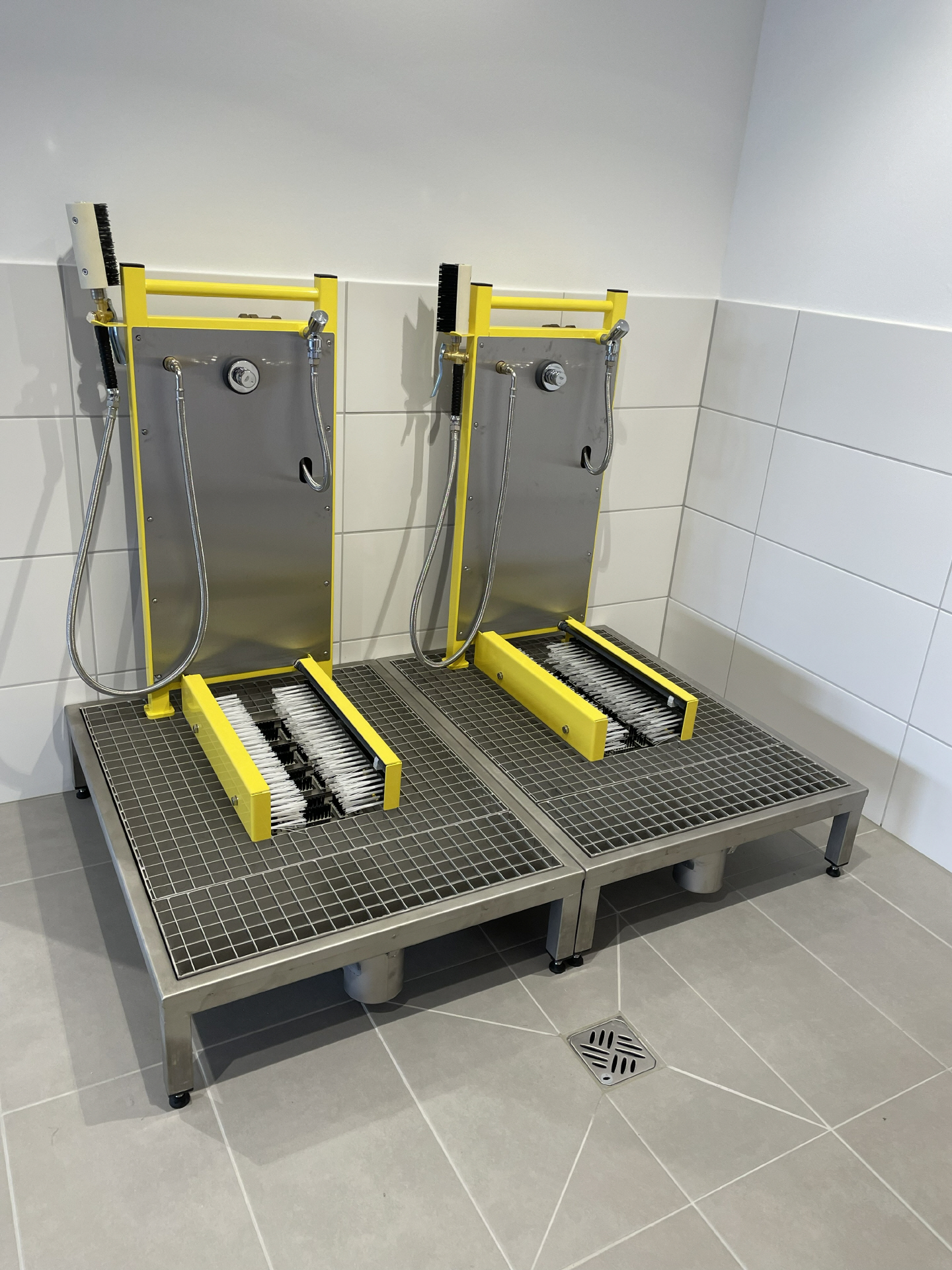

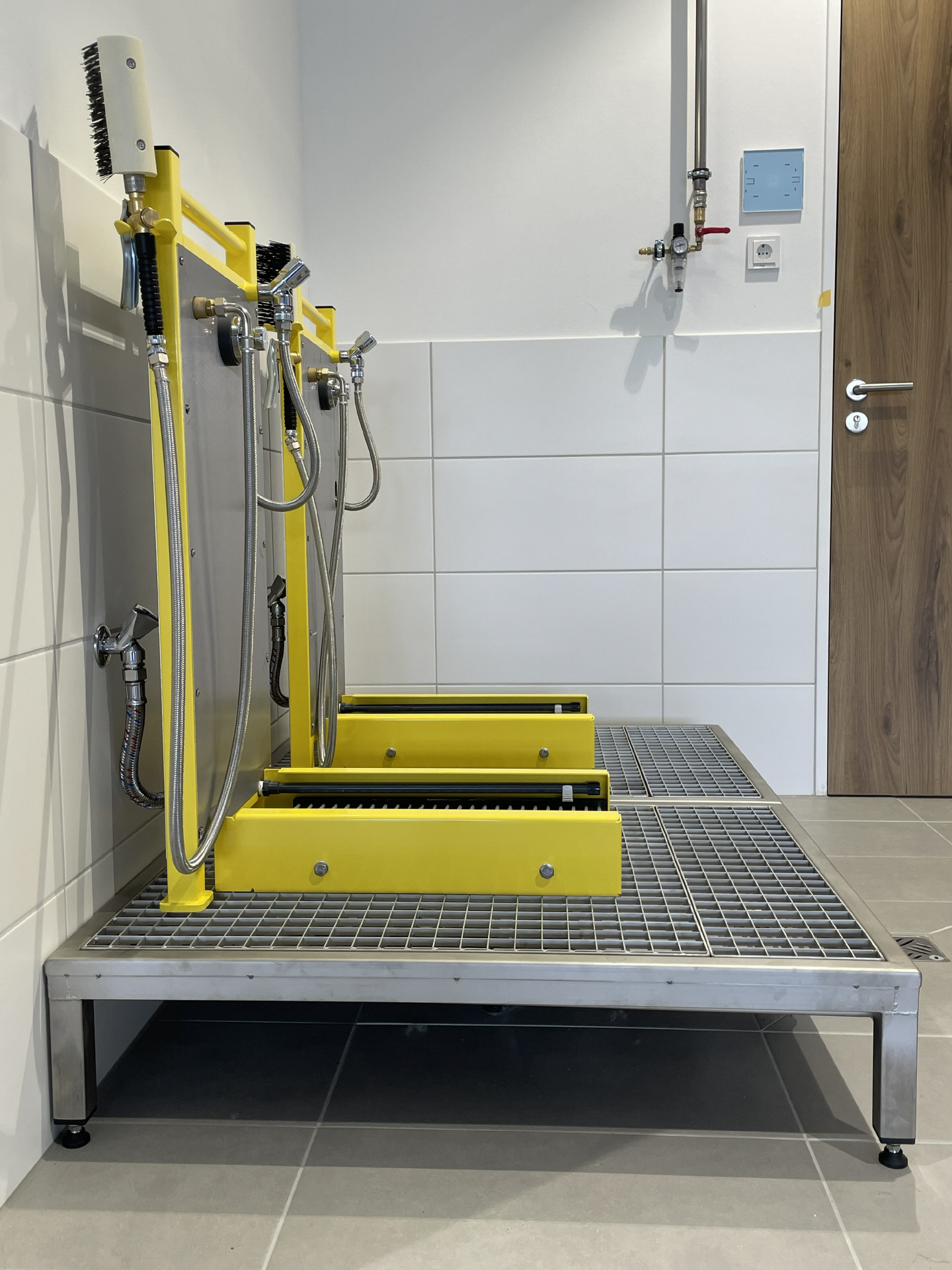

Neu: STW 336-2-SR
mit Spritzschutzrückwand
- Ausführung für 2 Waschplätze
- Wanne aus Edelstahl
- Wasserablauf DN 100
- Schlammfang und Geruchverschluss
- Spritzschutzrückwand aus Edelstahl
- Edelstahlroste, aufklappbar
- Handbürste STW-HB mit Schlauch
- Auslaufventil mit Rückflussverhinderer und Rohrbelüfter
- Betriebsdruck: 2 bis 6 bar
- Volumenstrom: ca. 7 L/min
Abbildung zeigt STW 336-2-SR Abbildung zeigt STW 336-2-SR
Mehr Informationen [776 KB] Mehr Informationen [776 KB]

Aufbau-Stiefelwaschplätze

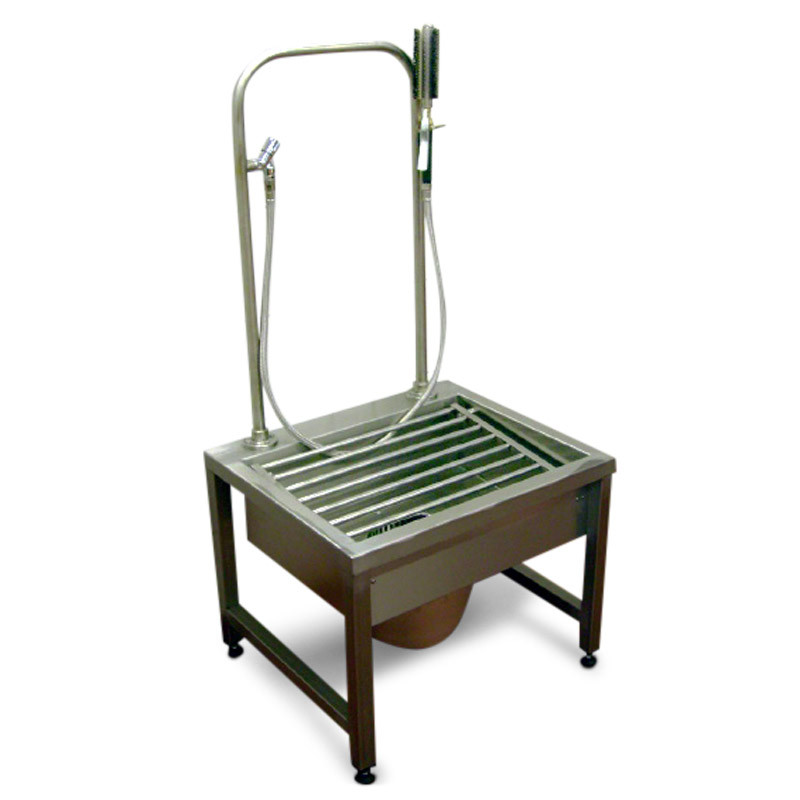

STW 336-1
- für übererdige Aufstellung
- Wanne aus Edelstahl
- Wasserablauf DN 100
- Schlammfang und Geruchverschluss
- Haltebügel aus Edelstahl
- Edelstahlroste, aufklappbar
- Schlauch mit Handbürste
- Ausführung für 1 Waschplatz
- Betriebsdruck: 2 bis 6 bar
- Volumenstrom: ca. 7 L/min

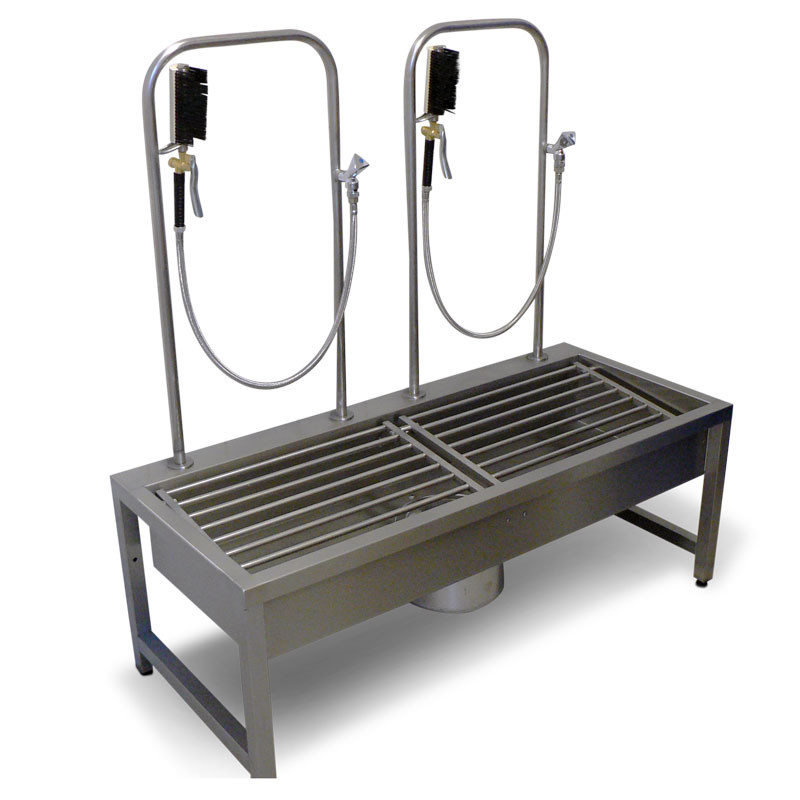

STW 336-2
- für übererdige Aufstellung
- Wanne aus Edelstahl
- Wasserablauf DN 100
- Schlammfang und Geruchverschluss
- 2 Haltebügel aus Edelstahl
- Edelstahlroste, aufklappbar
- 2 Wasserführende Handbürsten
- Ausführung für 2 Waschplätze
- Betriebsdruck: 2 bis 6 bar
- Volumenstrom: ca. 14 L/min
Mehr Informationen [2.814 KB] Mehr Informationen [2.814 KB]

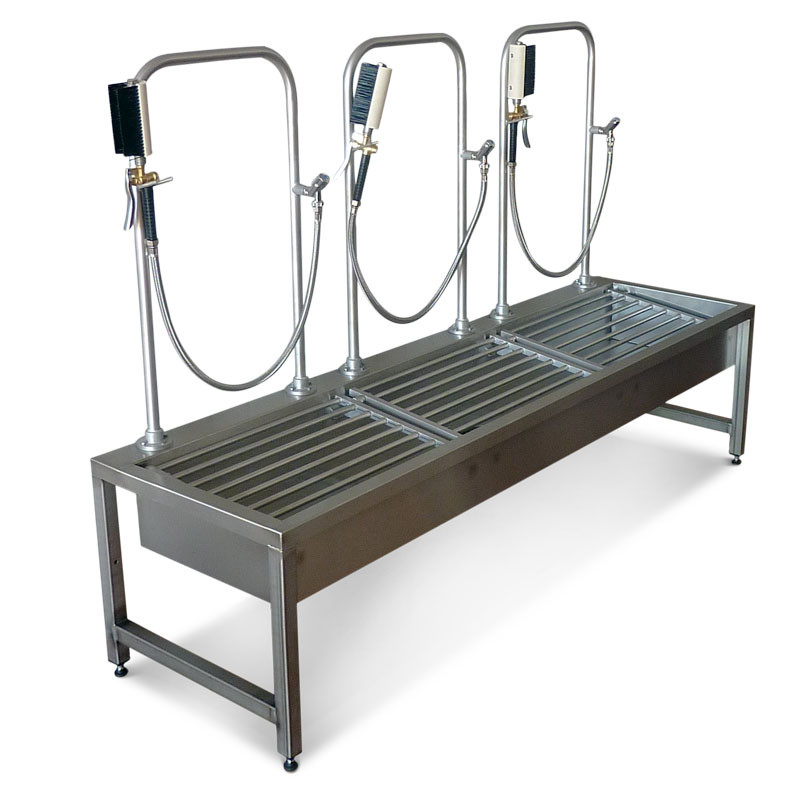

STW 336-3
- für übererdige Aufstellung
- Wanne aus Edelstahl
- Wasserablauf DN 100
- Schlammfang und Geruchverschluss
- 3 Haltebügel aus Edelstahl
- Edelstahlroste, aufklappbar
- 3 Wasserführende Handbürsten
- Ausführung für 2 Waschplätze
- Betriebsdruck: 2 bis 6 bar
- Volumenstrom: ca. 21 L/min
Mehr Informationen [2.814 KB]

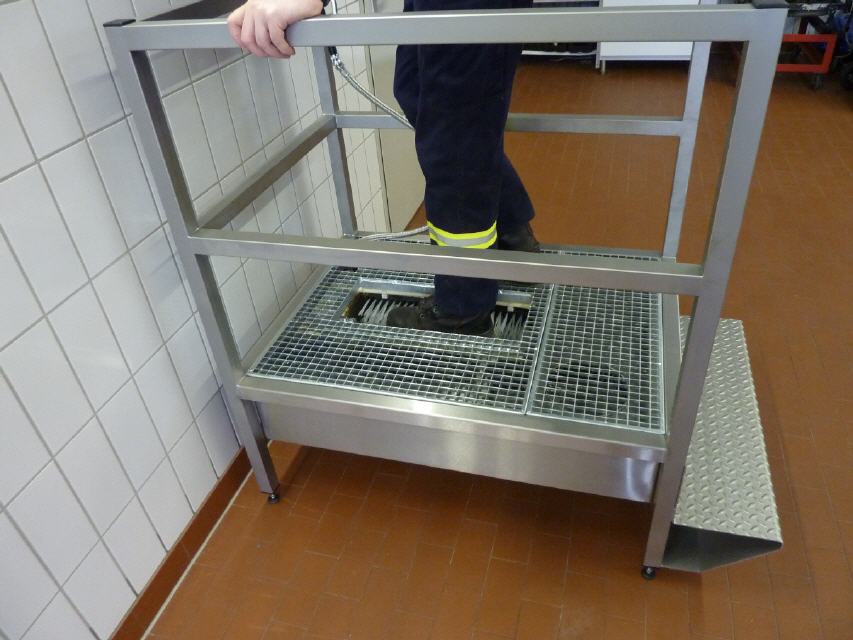

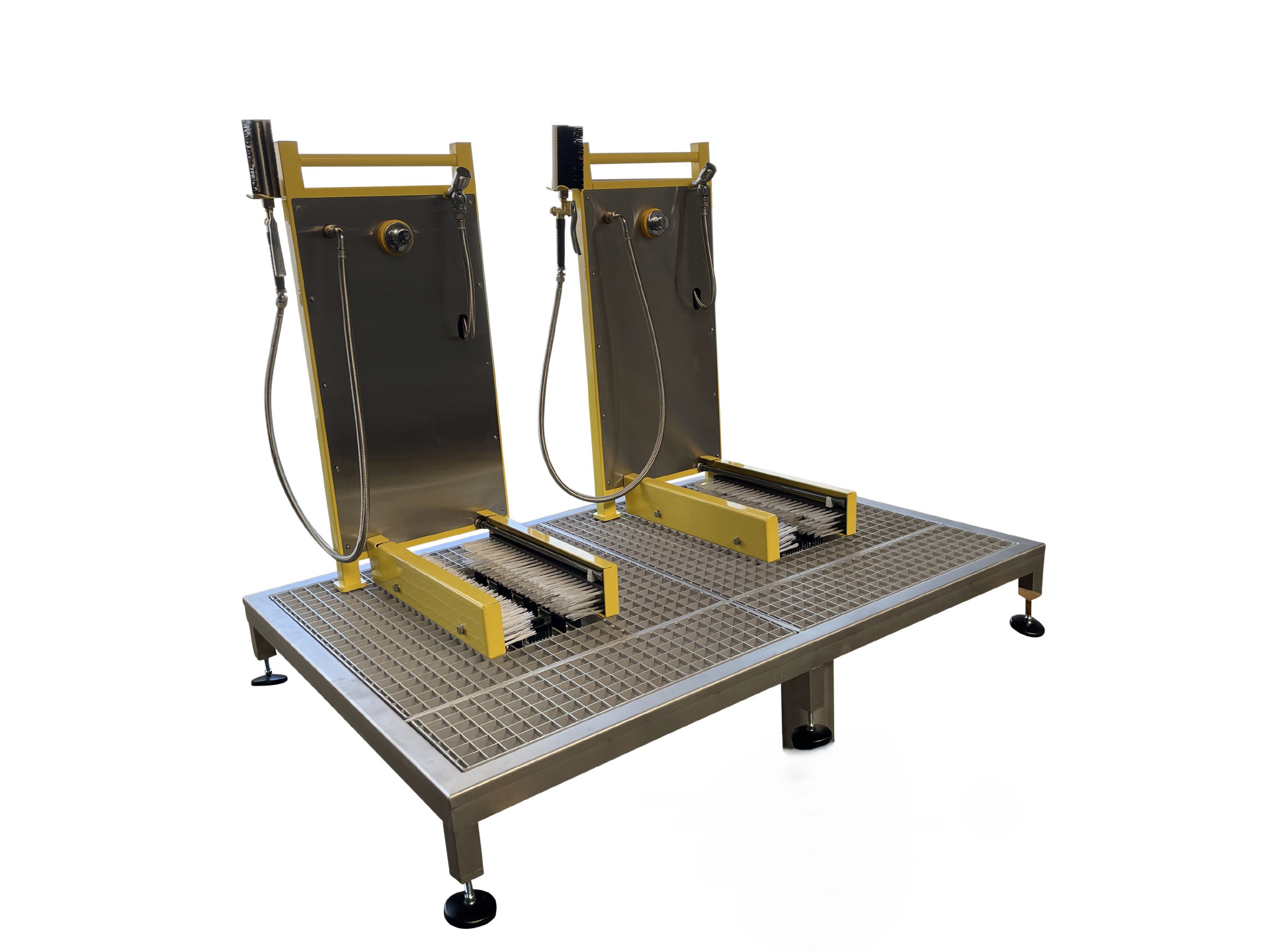

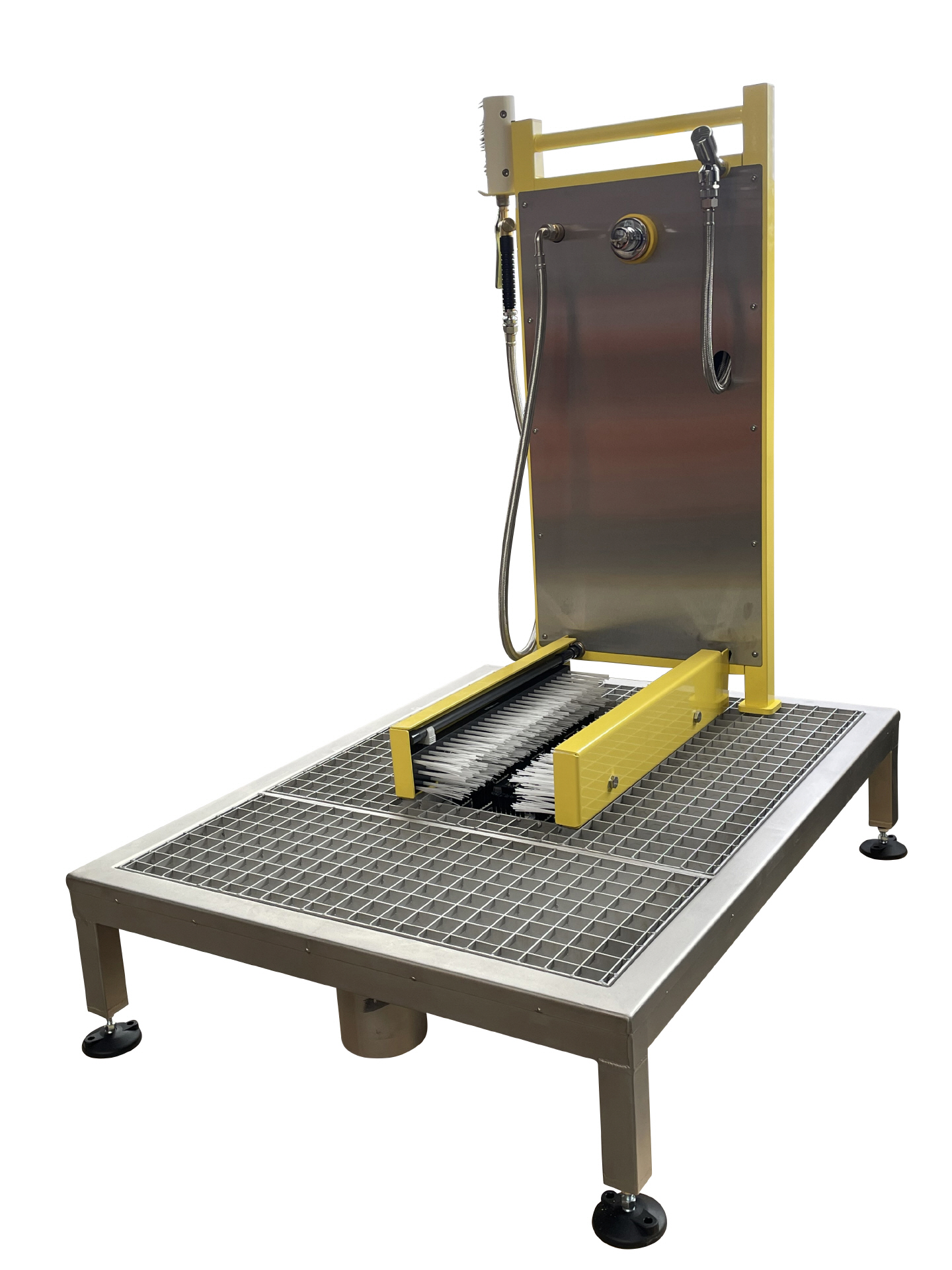

Aufbau-Stiefelwaschanlagen STW 337

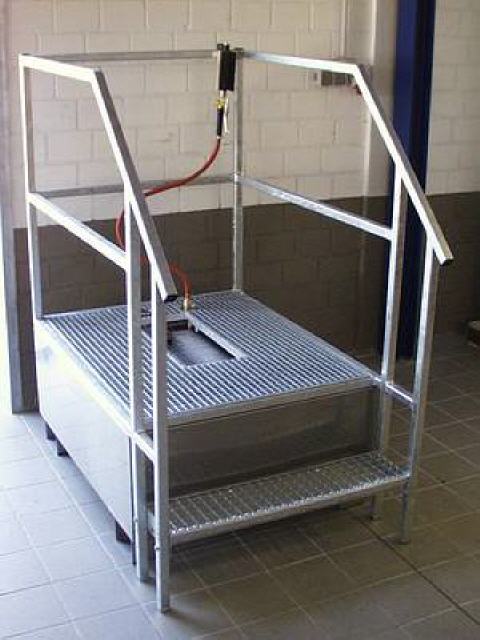

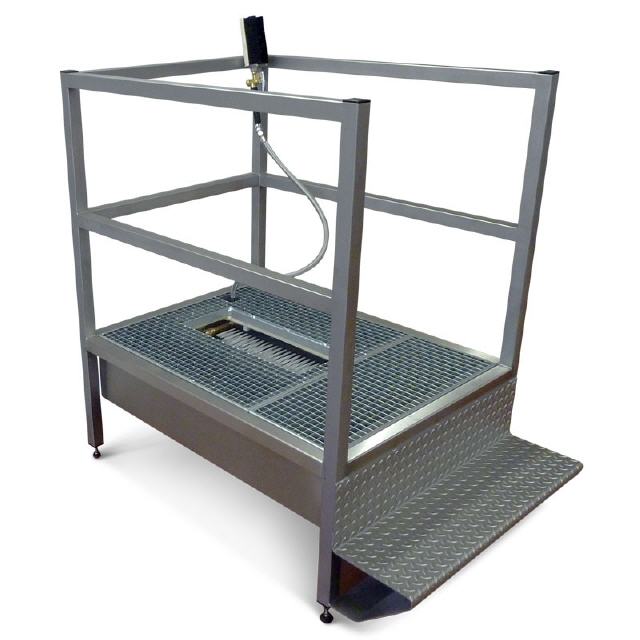

Stiefelwaschanlage STW 337-G
Stiefelwaschanlage als Aufbauversion mit eingebauten
Reinigungsbürsten für gründlichste Reinigung.
Eckdaten:
- für übererdige Aufstellung wo ein Einbau nicht möglich ist
- Wanne aus Edelstahl
- Wasserablauf DN 100
- Schlammfang und Geruchverschluss aus Edelstahl
- Geländer umlaufend (STW 337-G)
- Trittstufe aus Edelstahl
- Gitterrroste, aufklappbar
- Wasserführende Handbürste STW-HB
- Ausführung für 1 Waschplatz
- Betriebsdruck: 2 bis 6 bar
- Volumenstrom: ca. 7 L/min

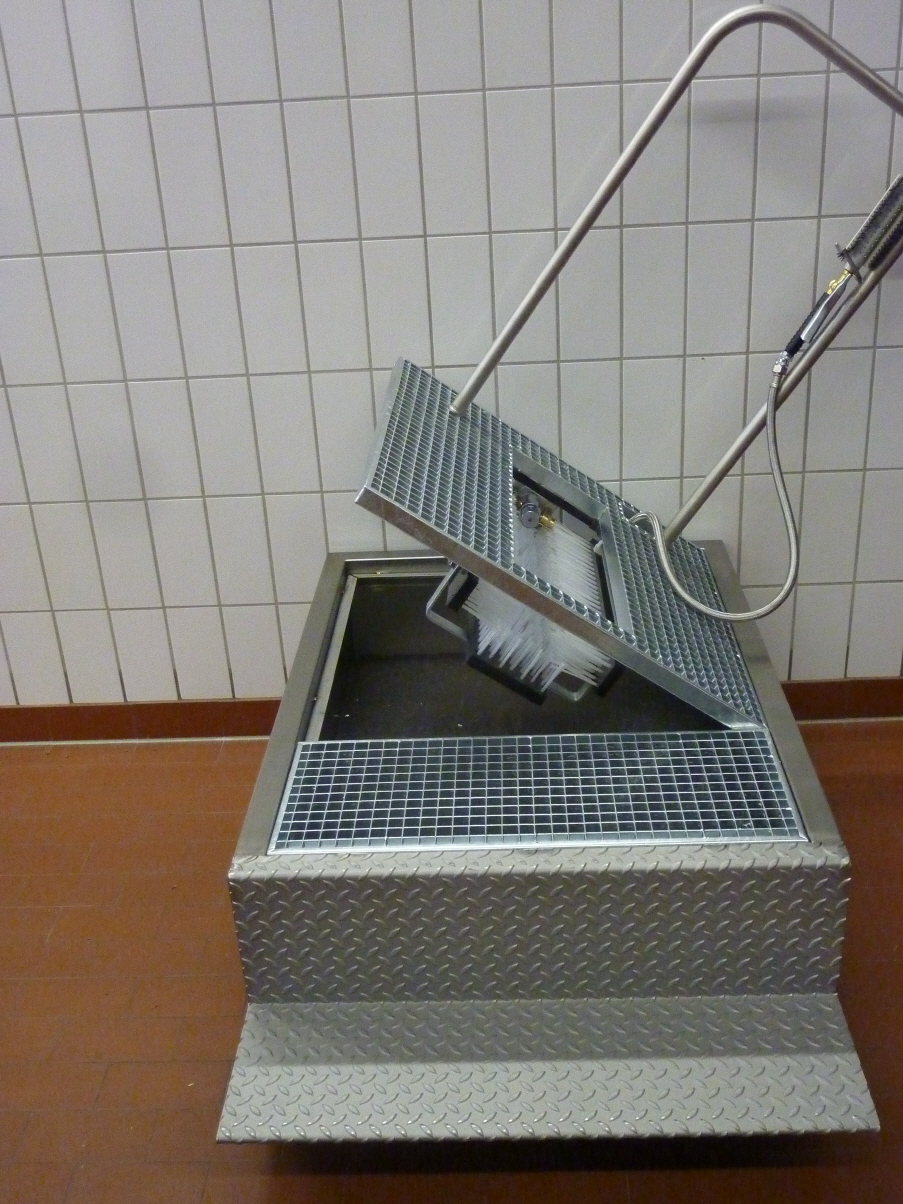

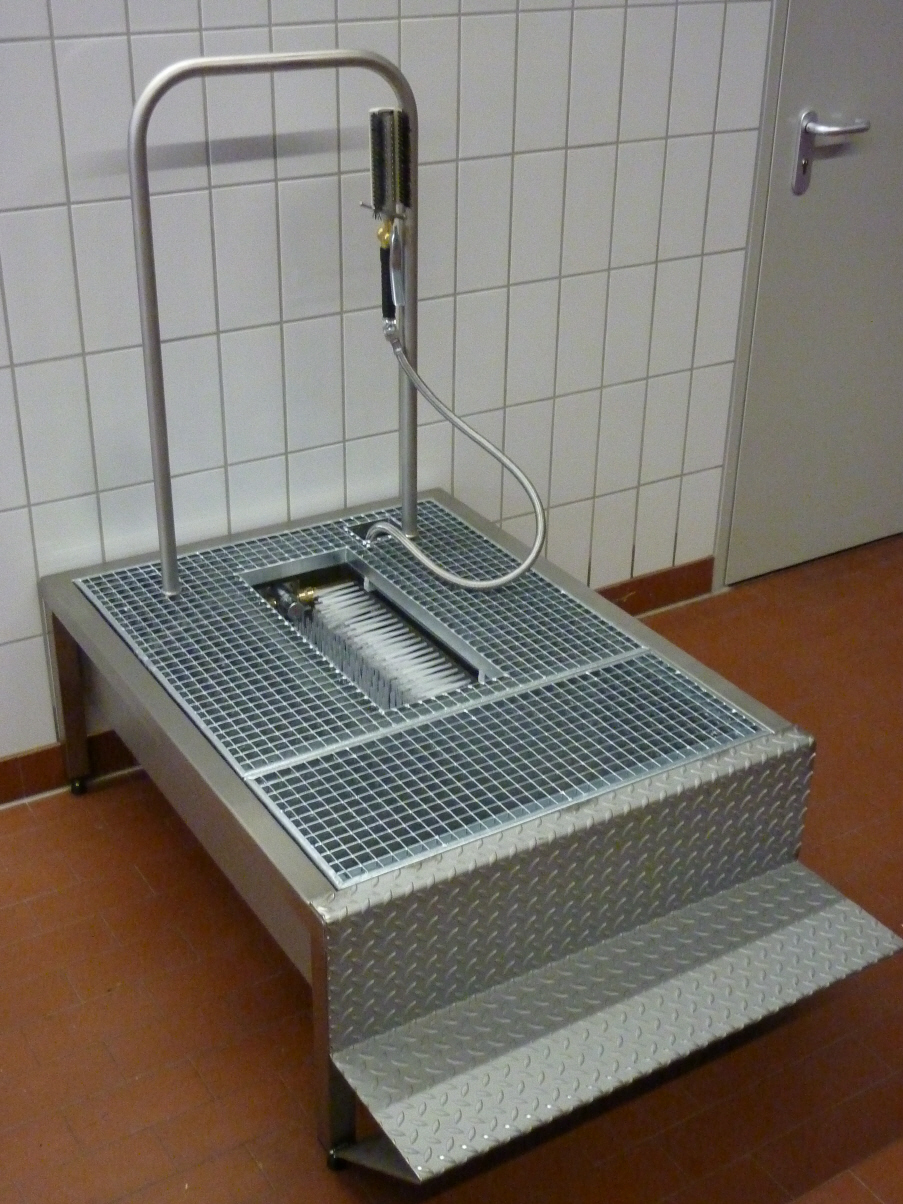

Stiefelwaschanlage STW 337-B
Stiefelwaschanlage als Aufbauversion mit eingebauten
Reinigungsbürsten für gründlichste Reinigung.
Eckdaten:
- für übererdige Aufstellung wo ein Einbau nicht möglich ist
- Wanne aus Edelstahl
- Wasserablauf DN 100
- Schlammfang und Geruchverschluss aus Edelstahl
- Haltebügel stirnseitig (STW 337-B)
- Trittstufe aus Edelstahl
- Gitterrroste, aufklappbar
- Wasserführende Handbürste STW-HB
- Ausführung für 1 Waschplatz
- Betriebsdruck: 2 bis 6 bar
- Volumenstrom: ca. 7 L/min
Mehr Informationen [548 KB] Mehr Informationen [548 KB]

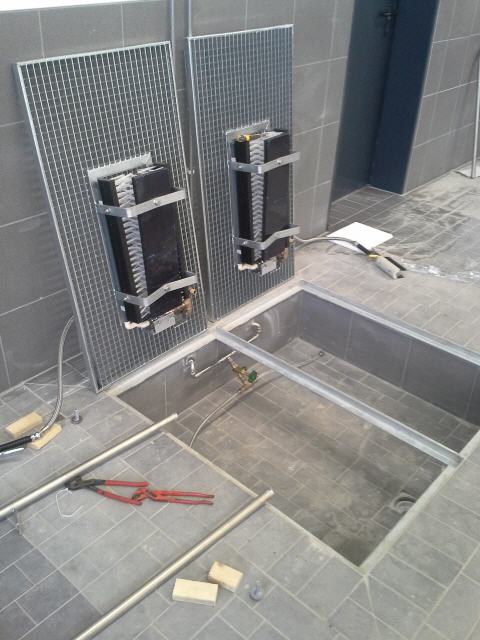

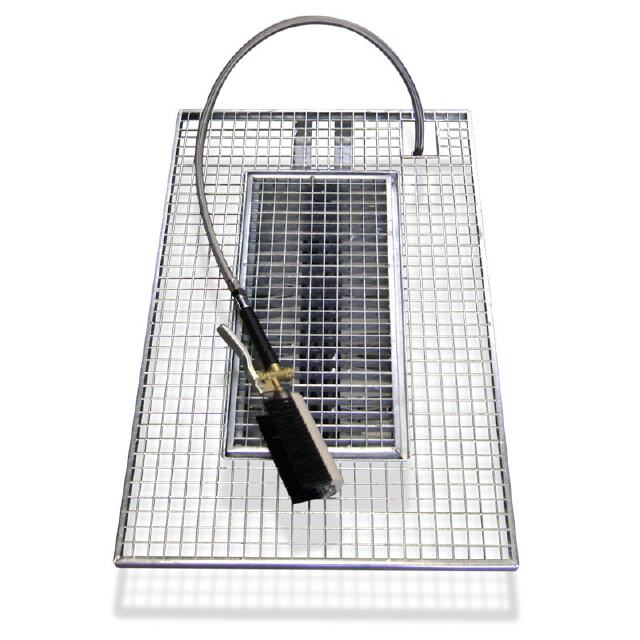

Stiefelwaschanlage STW-OW
- bodenbündiger Einbau in vorhandene Betonmulden
- feuerverzinkte, aufklappabre Gitterosten
- volle Begehbarkeit
- seitliche Bürsten
- Sohlenbürste
- automatische Wassersteuerung
- wasserführende Handbürste mit Edelstahl-Flexschlauch
- Haltebügel aus Edelstahl zur Montage auf der Roste
- Maße : ca. 830 x 520 x 190 (lxbxh)
- Betriebsdruck: 2 bis 6 bar
- Volumenstrom: ca. 7 L/min

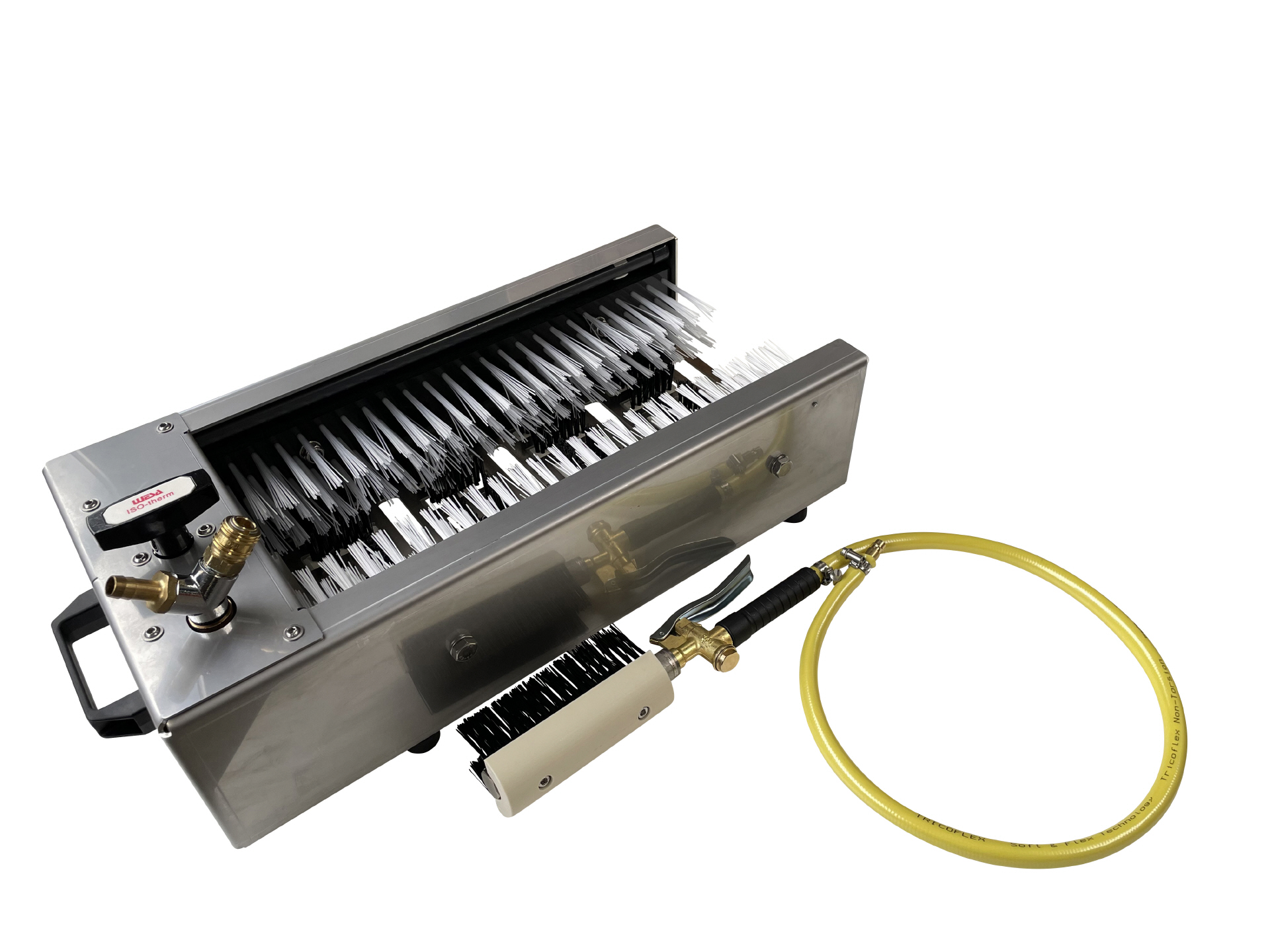

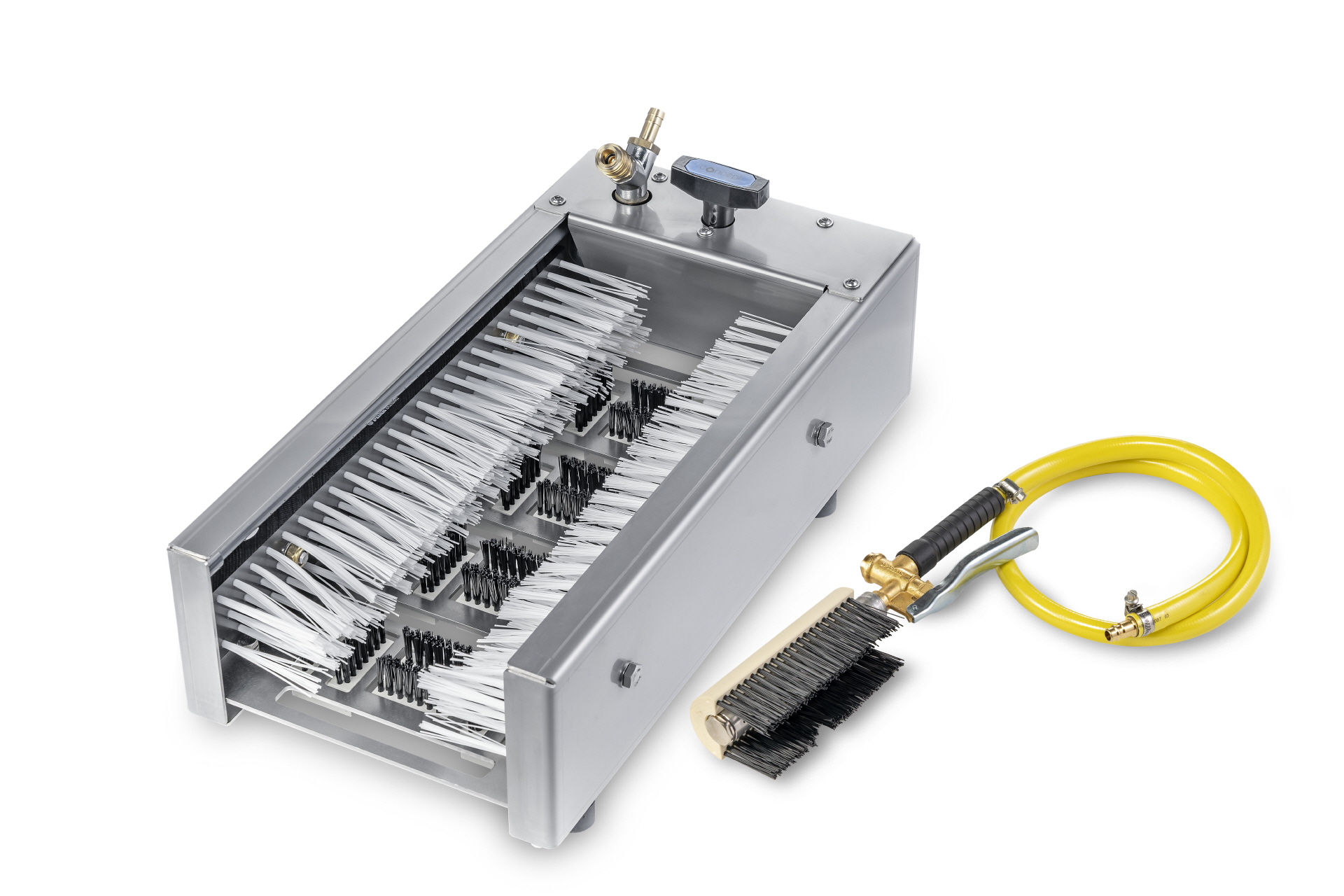

Stiefelwaschanlage STW 332 zum Nachrüsten überall dort, wo der Einbau in Fußböden nicht möglich ist:
- stabile Edelstahlausführung
- seitliche Bürsten und Sohlenbürste
- Wassersteuerung über Kugelhahn
- stirnseitiger Tragegriff
- Stellfüße mit Anit-Rutschfunktion
- Schlauch mit wasserführender Handbürste
- Betriebsdruck: 2 bis 6 bar
- Volumenstrom: ca. 7 L/min
- Gewicht 15 kg
Mehr Informationen [469 KB] Mehr Informationen [782 KB]

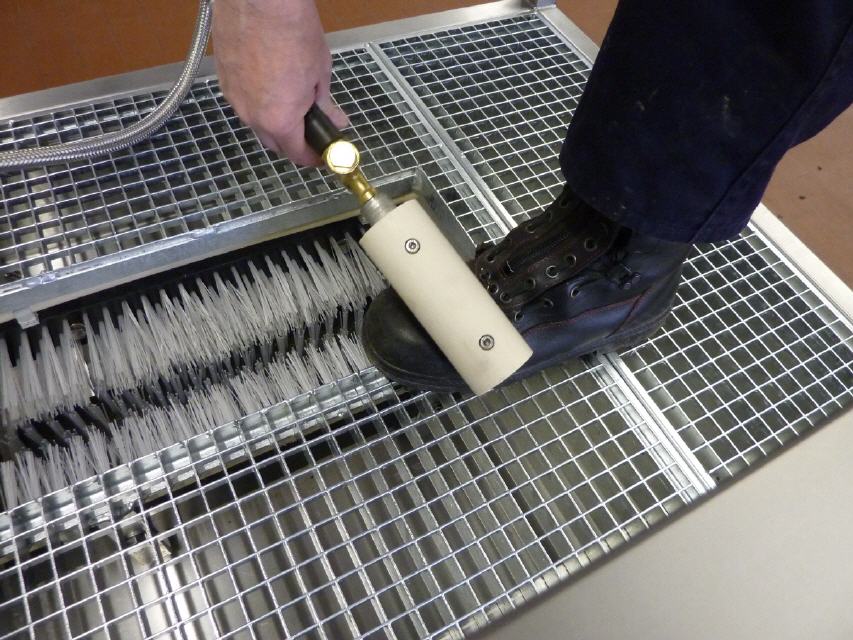

Wasserführende Handbürste

Wasserführende Handbürste STW-HB
- Einzeln oder als Ersatz für die Stiefelwaschanlagen der Baureihe 3...
- Schnellschlußventil
- Spülrohr aus Edelstahl
- aufgeschraubte, auswechselbaren Bürsten
- 1,5m Metallflex-Anschlussschlauch R 1/2"
- Betriebsdruck: 2 bis 6 bar
- Volumenstrom: ca. 7 L/min

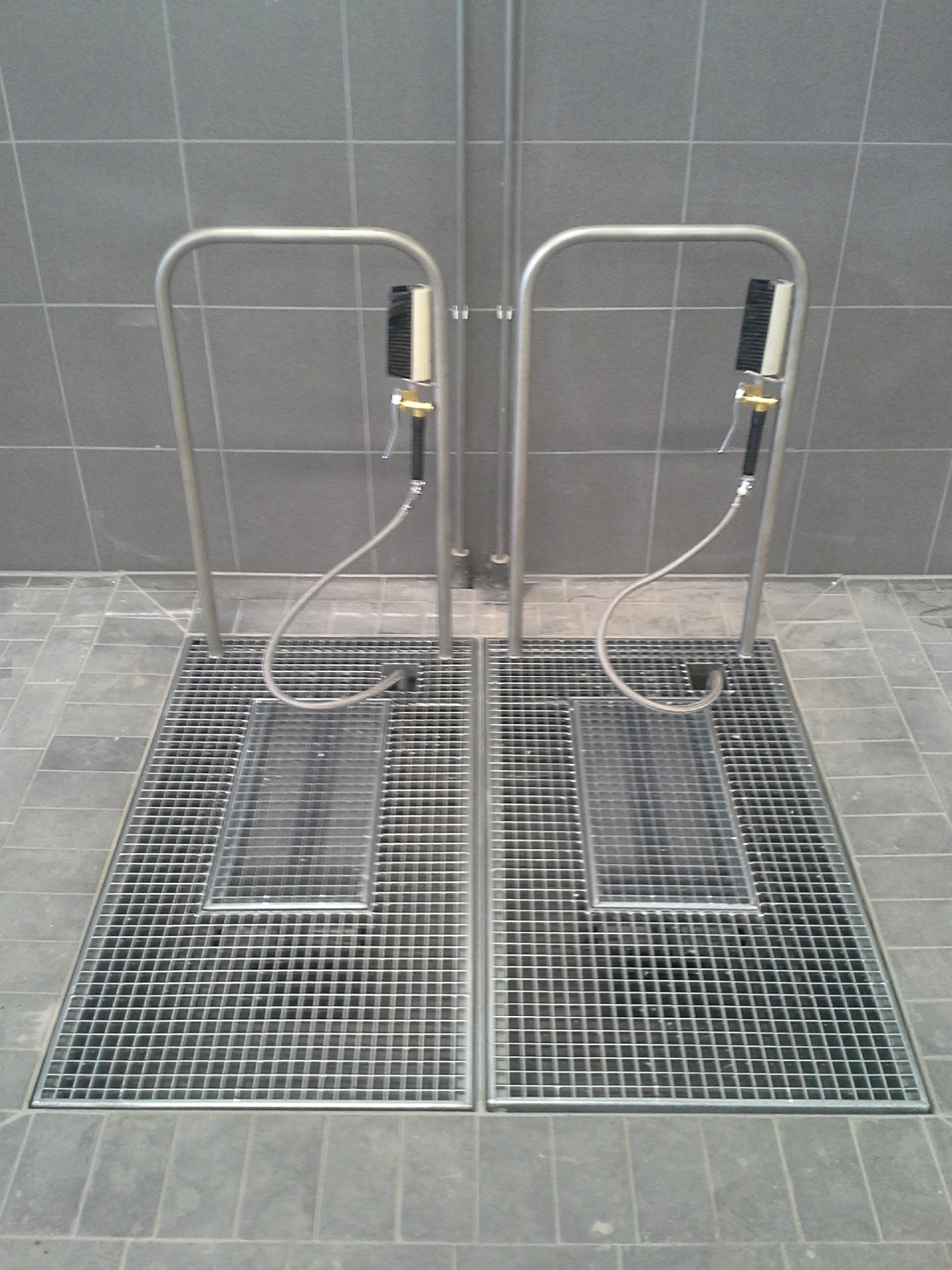

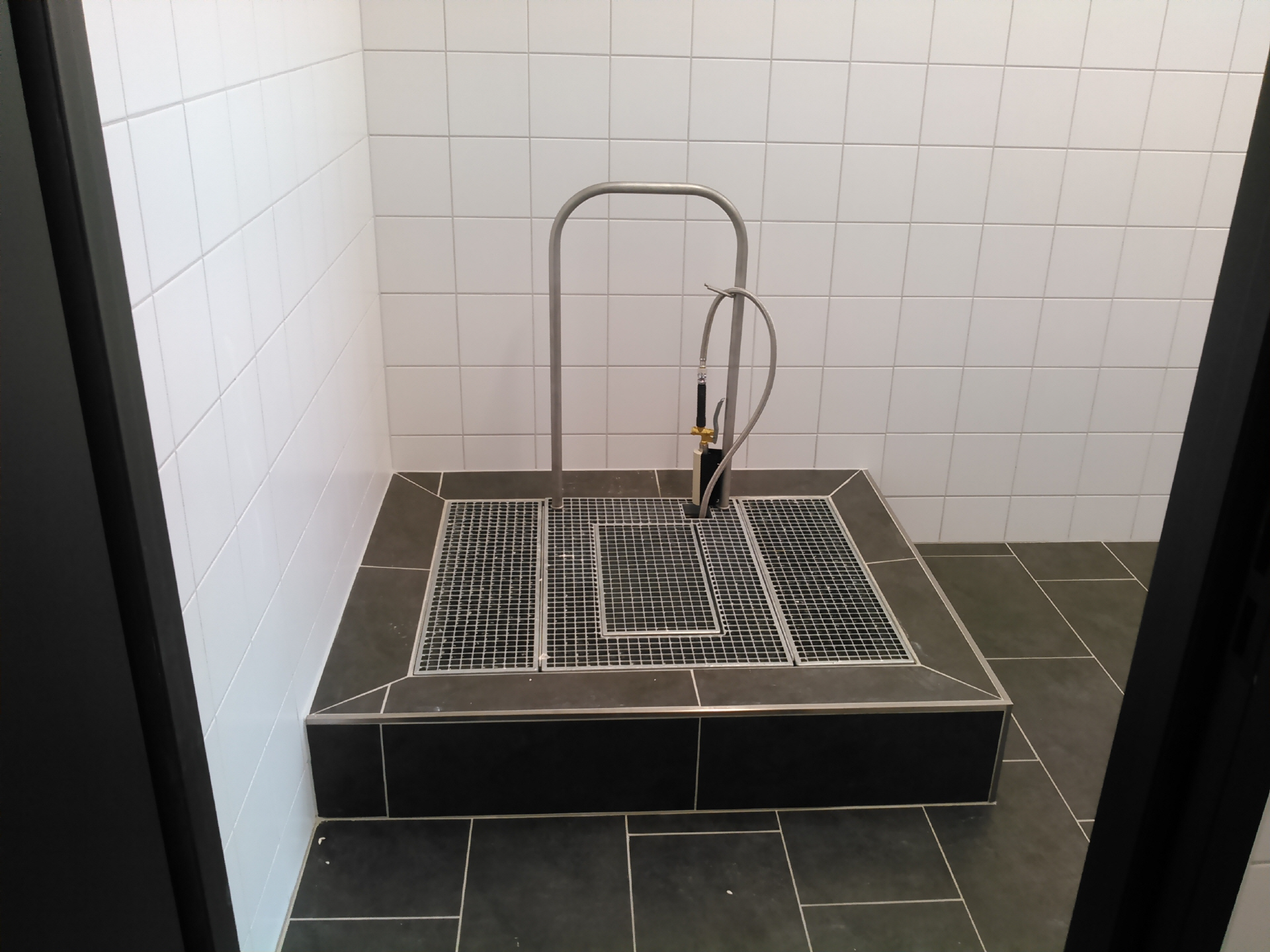

Beispielvarianten
